Vzduchové předčističky Kongskilde

Předčištění snižuje náklady na sušení a přispívá k bezpečnému skladování a dobré prodejnosti sklizně.

Již od roku 1949 dánská firma Kongskilde vyvíjí a vyrábí stroje pro pneumatickou dopravu zrnitých materiálů a dnes patří k nejvýznamnějším výrobcům jak nasávacích, tak tlačných pneumatických dopravníků na světě.

Již brzy po svém založení uvedla tato firma na celosvětový trh i předčističky fungující na aspiračním principu – v současnosti nabízí 4 modely s výkonností od 12 do 60 tun za hodinu, které jsou vhodné jak k zástavbě do posklizňových linek se sušárnami, tak do jednoduchých transportních systémů.

Kromě předčističek řady KF má KONGSKILDE ve výrobním sortimentu i čističku KDC 4000, která kombinuje čištění na otáčejících se válcových a kónických sítech s čištěním vzduchovým.

Předčističky KF 12, KF 20/40/60 – použití, instalace

Předčističky se používají pro odloučení lehkých nečistot z obilí, kukuřice, hrachu, bobů a podobných plodin. Zařízení lze snadno umístit tak, aby obilí procházelo předčističkou jak při příjmu, tak po sušení i při expedici ze skladu. Umístění předčističky je závislé na dopravním systému.

Předčistička, elektromotorem poháněný ventilátor a klapka regulace vzduchu jsou samostatné prvky.

Ventilátor a klapka regulace vzduchu mohou být umístěny na libovolném místě dopravních potrubí. Klapka regulace vzduchu by však měla být umístěna tak, aby bylo možné ji snadno seřizovat, např. v blízkosti prachového cyklónu, kde je nejlépe vidět výsledek procesu předčištění.

Princip práce

Všechny předčističky KONGSKILDE řady KF funguji na principu aspirace. Nevyčištěné obilí vlastní vahou propadává předčističkou, a to proti proudu vzduchu (vytvářenému ventilátorem), který naopak proudí zdola nahoru. Tento proud vzduchu s sebou unáší lehké nečistoty do potrubí, které se obvykle zakončuje prachovým cyklónem; vyčištěné obilí pak vypadává spodním výpadem.

Předčistička KF 12

Výhody

  • Modulární konstrukce pro vysokou flexibilitu při umístění předčističky.
  • Snadný přístup k regulaci čistící funkce, protože
  • vzduchovou klapku je možné umístit do libovolného místa potrubí.
  • Předčističku lze umístit tak, že může obilí čistit jak při naskladňování, tak při jeho vyskladňování.

Vzduchové předčističky / aspirátory se používají k odstranění prachu a lehkých nečistot z obilí.

Konstrukce těchto předčističek poskytuje možnost ji umístit do posklizňové linky podle potřeby.

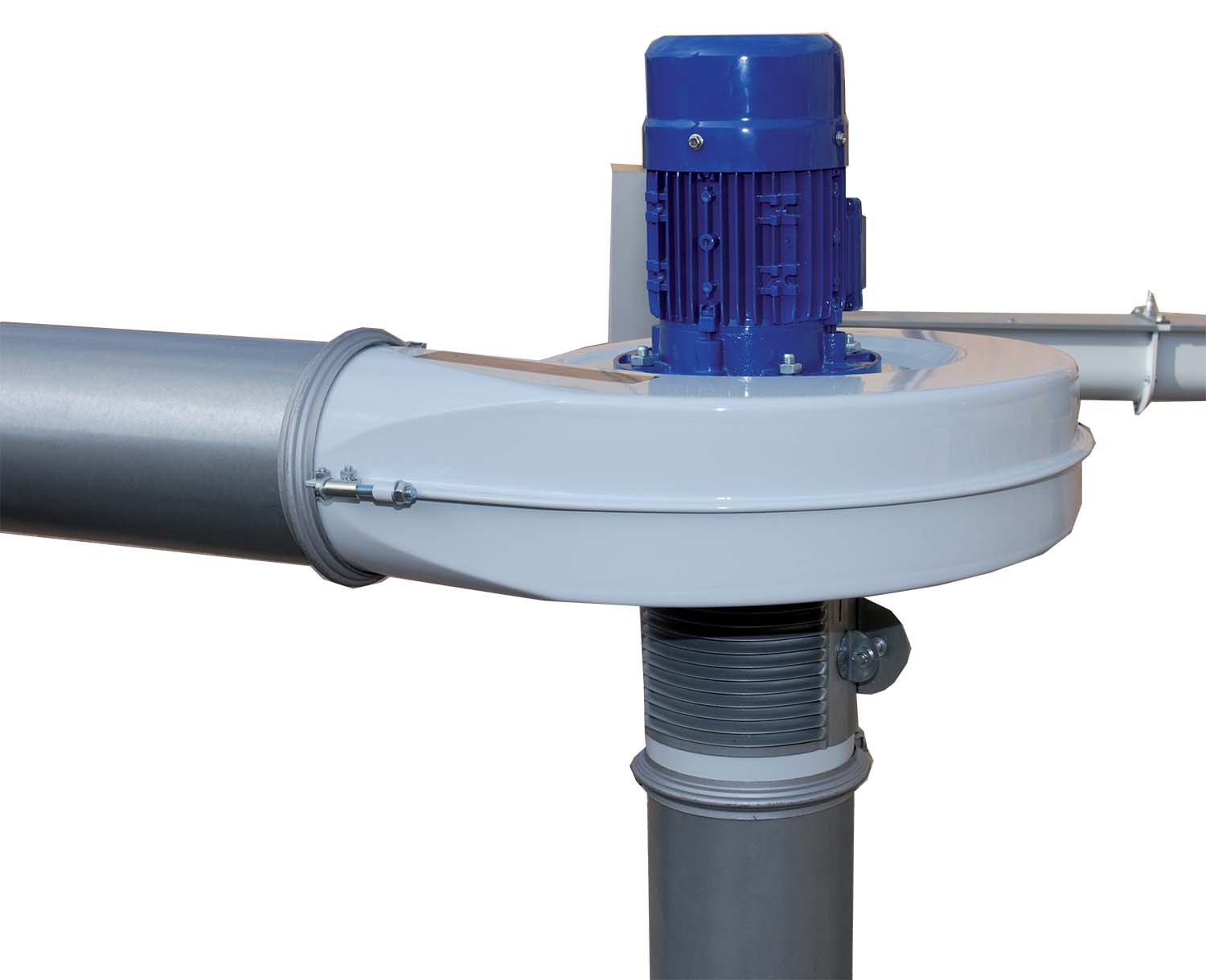

Ventilátory FRL10 je možné použít k odsávání prachu např. ze sušáren obilí, elevátorů nebo šnekových dopravníků.

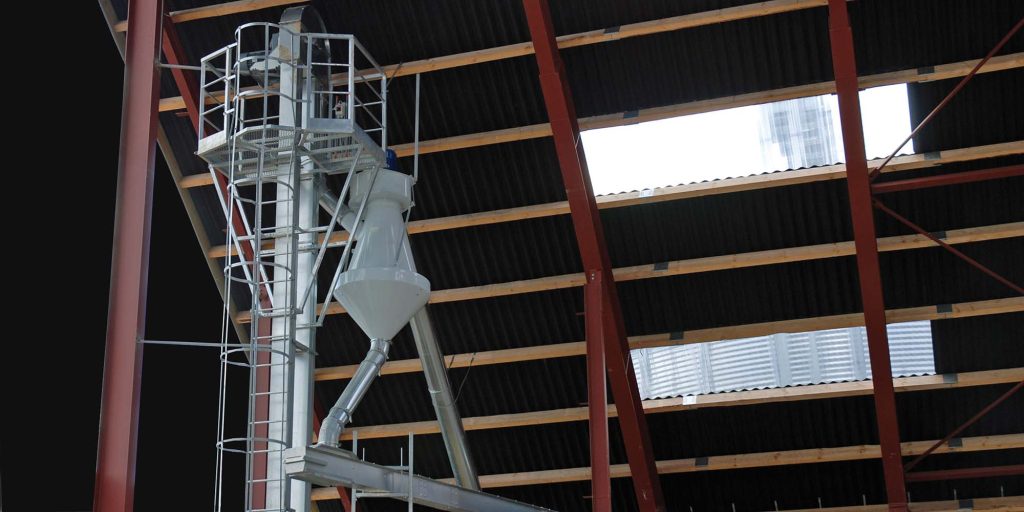

Předčistička KF 40

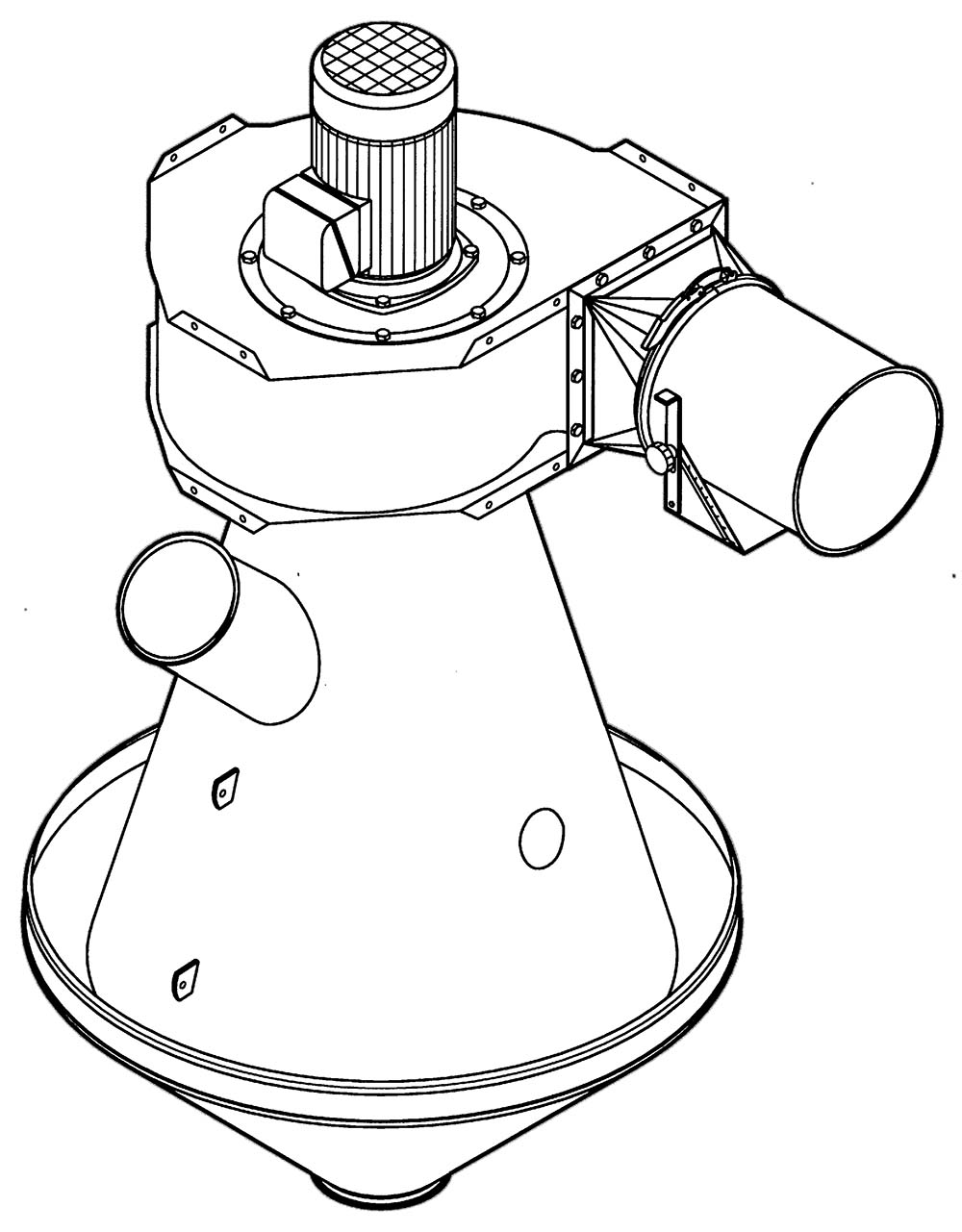

KF 40 – princip práce

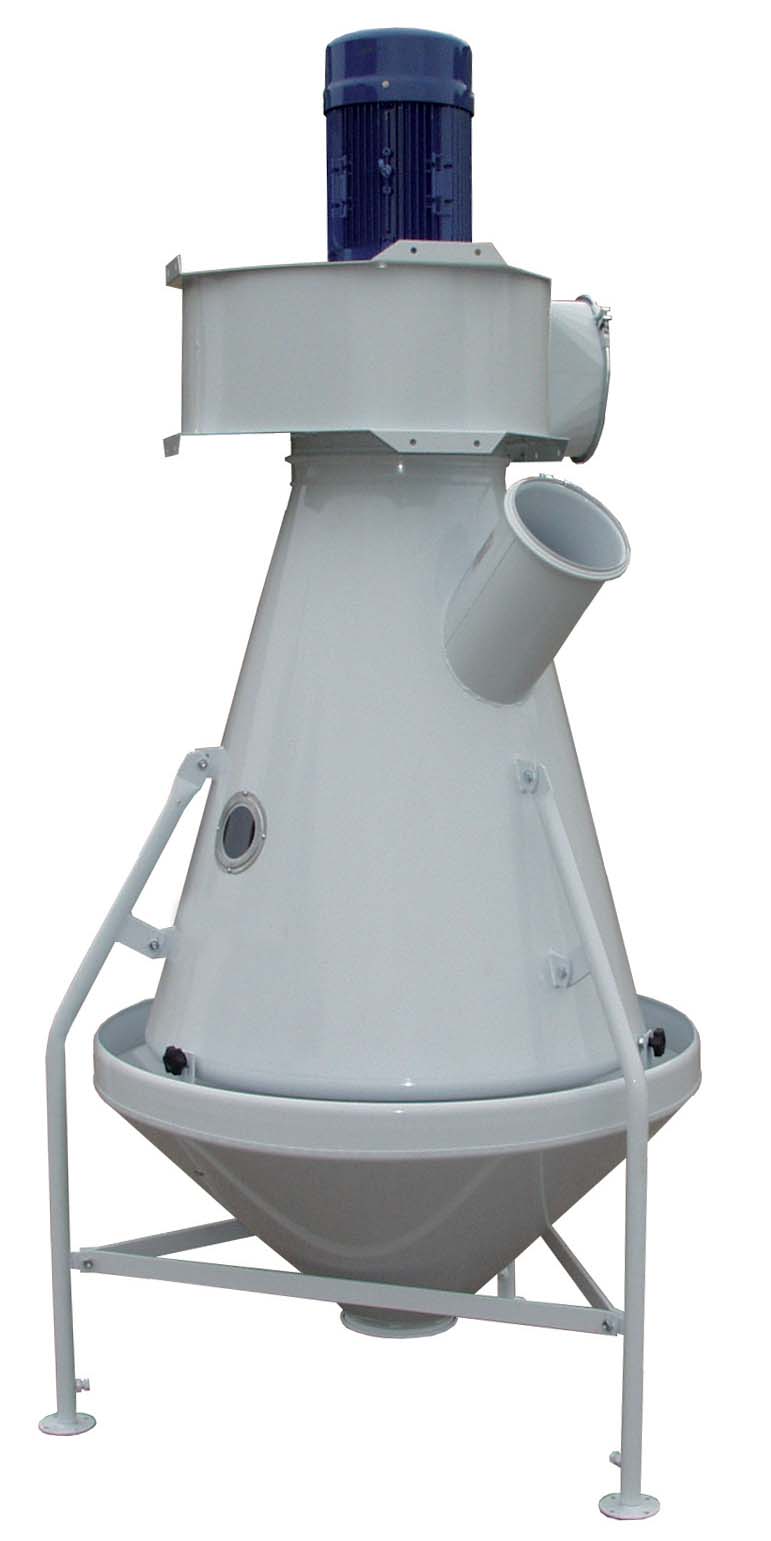

KF 40 se stojanem (za příplatek)

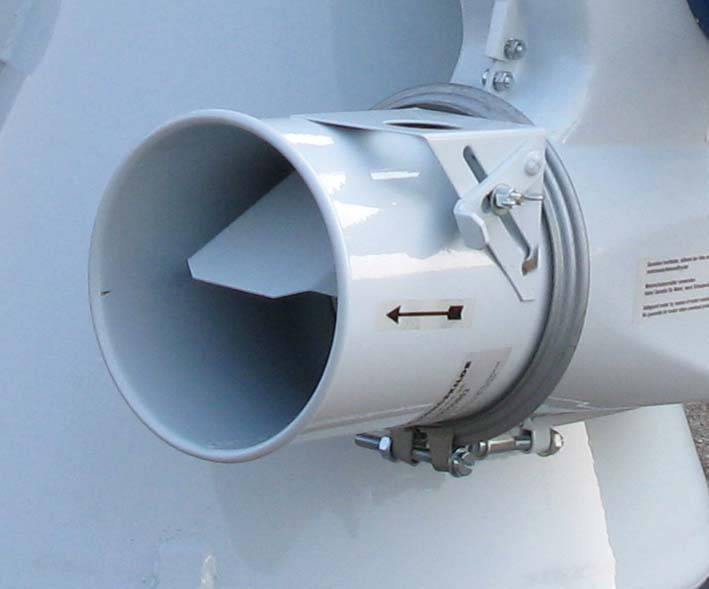

Klapka regulace vzduchu pro nastavení sací síly ventilátoru

Výstup z ventilátoru lze v horizontální rovině nastavit do libovolného směru

Rozměry předčističek ​KONGSKILDE (mm)

KF 20

KF 40

KF 60

A

315

440

440

B

291

420

420

C

1330

2119

2297

D

1015

1612

1773

E

830

1330

1491

F

Ø 730

Ø 1080

Ø 1202

G

OK 160

OK 200

OK 200

H

OK 160

OK 200

OK 200

I

OK 200

Ø 300

Ø 300

RC 20

RC 40 / 60

A

1223

1688

B

Ø 754

Ø 1148

C

Ø 400

Ø 600

D

OK 200

OK 300

E

OK 160

OK 200

Příslušenství

KF 12

KF 20

KF 40 / 60

Potrubí OK 160

Potrubí OK 200

Potrubí Ø 300

Stojan

Stojan

Stojan

Cyklón

Cyklón

Cyklón*

*KF 60 vyžaduje 2 cyklóny

Technická data

KF 12

KF 20

KF 40

KF 60

Max. výkonnost (ječmen) t/h

12

20

40

60

Výkon motoru, kW (PS)

0,75 ( 1,0 )

1,5 ( 2,0 )

5,5 ( 7,5 )

7,5 ( 10 )

Otáčky motoru 1/min

3000

3 000

3 000

3 000

Množství vzduchu m3 /h

1 300

2 400

3 000

4 700

Hmotnost (vč. motoru), kg

75

105

250

260

Max. doporučená délka potrubí
na výstupu z ventilátoru

25 m (OK 160)

15 m (OK 200)

15 m (Ø 300)

15 m (Ø 300)

*) vodorovné potrubí vč. 2 kolen 90° a 1ks cyklónu (delší potrubí může být příčinou horšího odloučení lehkých částic)
