Provzdušňovací kanály Kongskilde
KMG 900 / KM 1600 / KM 2500 / KR 300
Kongskilde nabízí široký výběr provzdušňovacích kanálů a dalších výrobků pro uskladnění obilí a semen na podlaze s dosoušením a provzdušňováním.

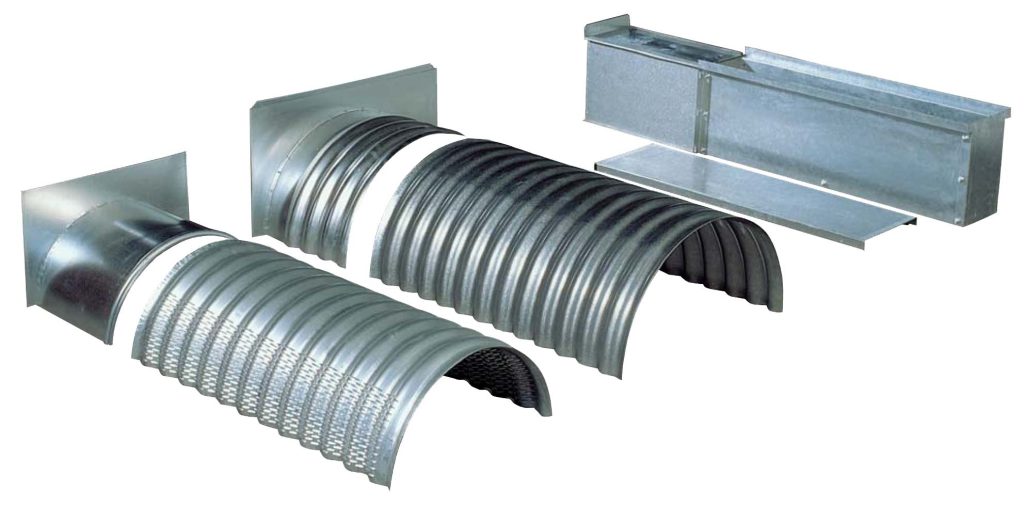

Provzdušňovací kanály typu KMG a KM od Kongskilde mohou být vzájemně kombinovány tak, aby splnily jakoukoli úlohu při dosoušení a provzdušňování. V nabídce jsou i zakončovací desky, příruby s klapkou, přechody z jednoho rozměru na druhý i rozbočovače, které usnadňují stavbu systému kanálů tak, aby mohly být jednotlivé větve propojené s hlavním kanálem. Různé velikosti provzdušňovacích kanálů zajišťují optimální průchod vzduchu a tím i rovnoměrné dodávání vzduchu v celém systému.

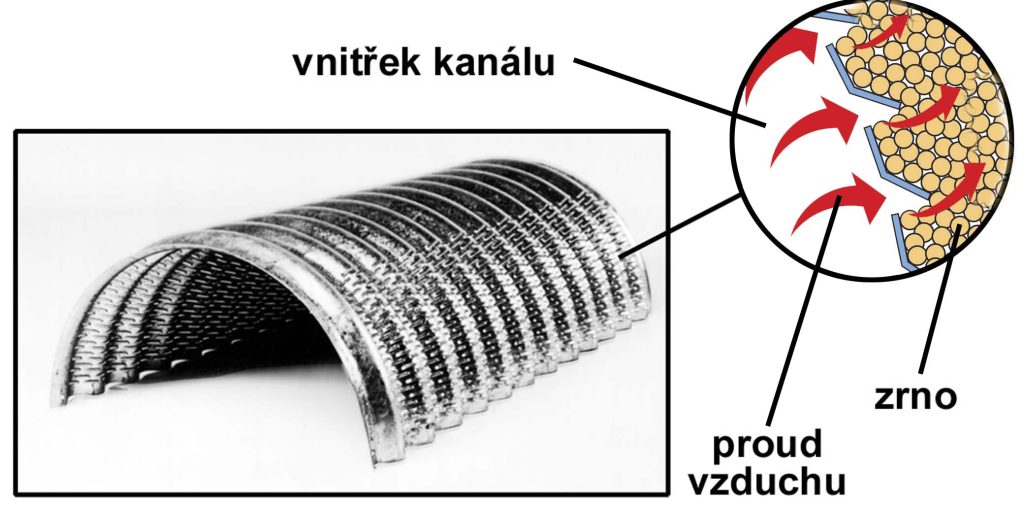

Jednotlivé větve kanálů lze snadno sestavit a v případě potřeby opět rychle demontovat, takže prostor skladu lze v mezidobí používat i k jiným účelům. Kanály jsou dimenzovány tak, že na ně lze při zachování jejich funkčnosti navršit obilí až do výšky 10m. Delší větve lze sestavit tak, že se postupně zužují – například za několika kanály typu KM 1600 následují kanály typu KMG 900. Taková kombinace částí zaručuje pomalé proudění vzduchu a je ekonomickou investicí.
Přejezdové kanály Kongskilde typu KR se většinou využívají ve spojení se systémy uskladnění obilí a semen na podlaze tam, kde je rovná podlaha. Přejezdové kanály usnadňují manipulaci – skladovaný materiál je možné sypat z vozu přímo na sušící podlahu a následně pak ze země opět naložit čelním nakladačem přímo na vůz.
Základní parametry provzdušňovacích nadzemních kanálů
|
Nadzemní kanály |
KMG 900 |
KM 1600 |
KM 2500 |
|
Příčný průřez |
900 cm2 |
1600 cm2 |
2500 cm2 |
|
Vnější šířka |
480 mm |
640 mm |
800 mm |
|
Vnější výška |
240 mm |
320 mm |
400 mm |
|
Skutečná délka |
900 mm |
915 mm |
915 mm |
|
Efektivní délka |
850 mm |
860 mm |
860 mm |
|
Perforace |
1,3 mm |
2,0 mm |
2,0 mm |
|
Umístění perforace |
boční strany |
boční strany |
celý povrch |
|
Tloušťka plechu |
0,75 mm |
1,0 mm |
1,25 mm |
Základní parametry provzdušňovacích přejezdových kanálů
|
Přejezdové kanály |
KR 330 |
|
Vnější šířka |
300 mm |
|
Vnější výška |
350 mm |
|
Skutečná délka |
1 100 mm |
|
Efektivní délka |
1 000 mm |
|
Perforace |
2,0 mm |
|
Podíl perforace |
28 % |
|
Tloušťka plechu |
2,0 mm |
|
Maximální zatížení koly |
6,0 t |
Vzdálenost středů kanálů je závislá na skladované plodině. Pro sušení se doporučují následující hodnoty:
|
Plodina |
Vzdálenost středů mm |
|
Obilí |
750 – 1200 |
|
Travní semeno |
600 – 750 |
|
Řepka |
750 |
|
Hrách s vlhkostí 15% |
750 – 1200 |
|
Hrách s vlhkostí 20% |
750 |
Vzdálenost od konce provzdušňovacího kanálu k vnější stěně sila (skladu) nesmí být větší než 0,5m.
Jako základní pravidlo platí, že z provzdušňovacích kanálů o ploše průřezu 900 mm2 lze sestavovat větve o délce 7 až 9m, z kanálů o ploše průřezu 1600 mm2 větve o délce 13 až 17m a z kanálů o ploše průřezu 2500 mm2 větve o délce 15 až 25m.
Pokud nelze u velmi velkých skladů dosáhnout požadovaného průřezu, je nutné zmenšit odstup mezi jednotlivými větvemi kanálů (zmenšit vzdálenost jejich středů).
Rozměry zapuštěných přejezdových kanálů jsou závislé na jejich hloubce. Předností je, že nemusí být v celé délce stejně hluboké, případně mohou být klínovitého tvaru. Šířka roštu zapuštěných přejezdových kanálů je vždy 30cm.
Kromě použití v zařízeních pro skladování na podlaze jsou půlkruhové provzdušňovací kanály ideální pro provzdušňování plodin uskladněných ve stávajících betonových silech nebo plošných skladech.
