Proč je čištění tak důležité?

Po vymlácení je sklizená plodina kontaminovaná nečistotami, malými oblázky, zbytky rostlin a hmyzu, plevami, semeny plevelů atd.

Tyto nečistoty ztěžují vysychání a bezpečné skladování, které pak
trvá déle a je tak i nákladnější. Ve skutečnosti by bylo nejen nákladné, ale i zbytečné ztrácet čas, úsilí a peníze sušením nečistot spolu s obilím.

Tyto nečistoty nejen snižují kvalitu produktu, ale jsou také ústředním
bodem možného zamoření během skladování.

Čištění může být spojené se současným tříděním produktů podle kvality, která je nezbytná před skladováním, prodejem nebo dalším zpracováním.

Roztřídění podle velikosti zrna, např. u sladového ječmene, osiva, nebo bioproduktů stoupne váš profit.

Odstranění cizích těles a nečistot snižuje opotřebení vašich dopravníků a mlýnů.

Skutečně čistá plodina vám otevírá nové obchodní příležisti s větším počtem odběratelů.

Dnešní efektivní chov prasat vyžaduje naprosto čisté krmivo bez jakékoli kontaminace.

Tržní plodiny

Vyčištění sklizně redukuje problémy s houbovitými spórami nebo jinými nežádoucími nečistotami usazenými na povrchu zrna.

Zpracování zrna

Vyčištění sklizně redukuje problémy s houbovitými spórami nebo jinými nežádoucími nečistotami usazenými na povrchu zrna.

Ekologické zemědělství

Posuňte svou ekologickou produkci na vyšší úroveň s řešeními od Kongskilde Industries pro efektivní zacházení s plodinami a hospodářskými zvířaty, abys zvýšili váš hospodářský výsledek.

Živočišná výroba

Zajistěte maximální výnos z živočišné výrovy výběrem efektivního řešení pro zpracování sklizně.

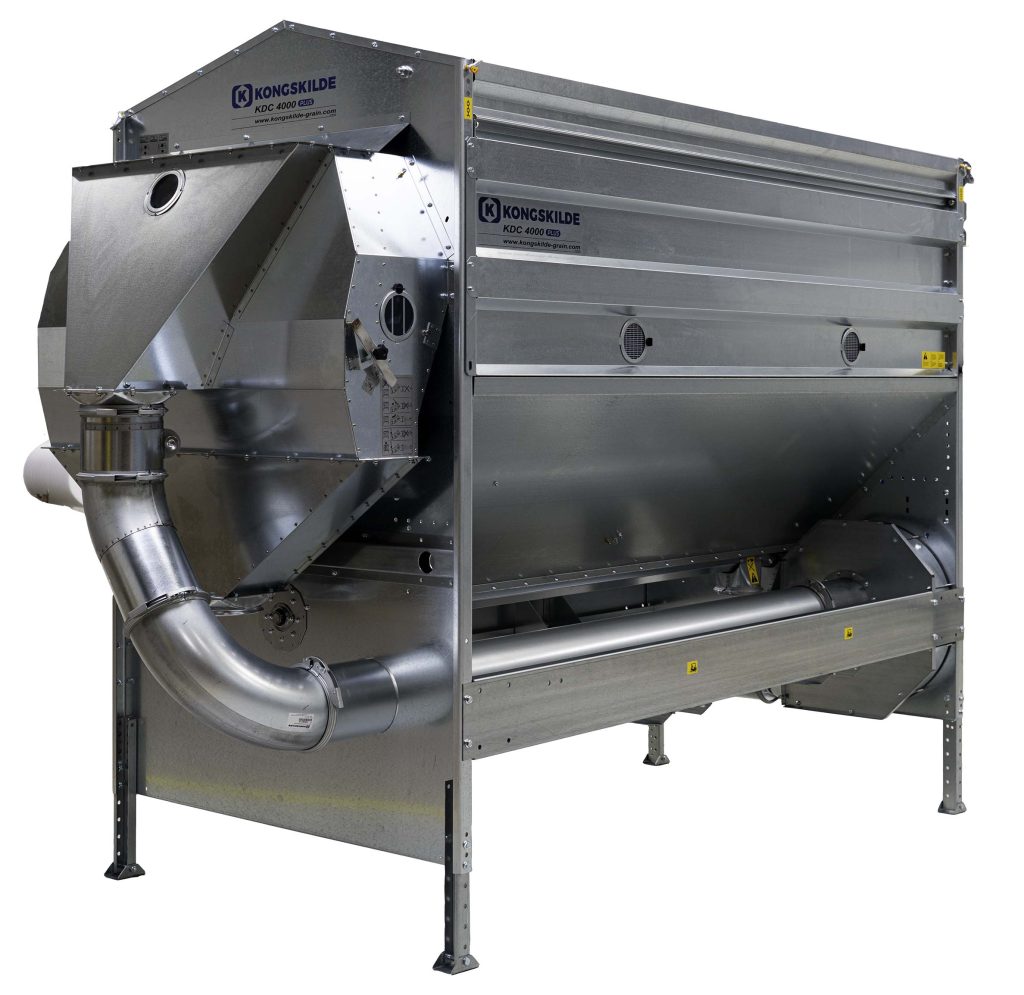

Sítová bubnová čistička KDC 4000 PLUS

Vpád se zvýšenou odolností proti opotřebení je vyrobený ze silné nerezové oceli.

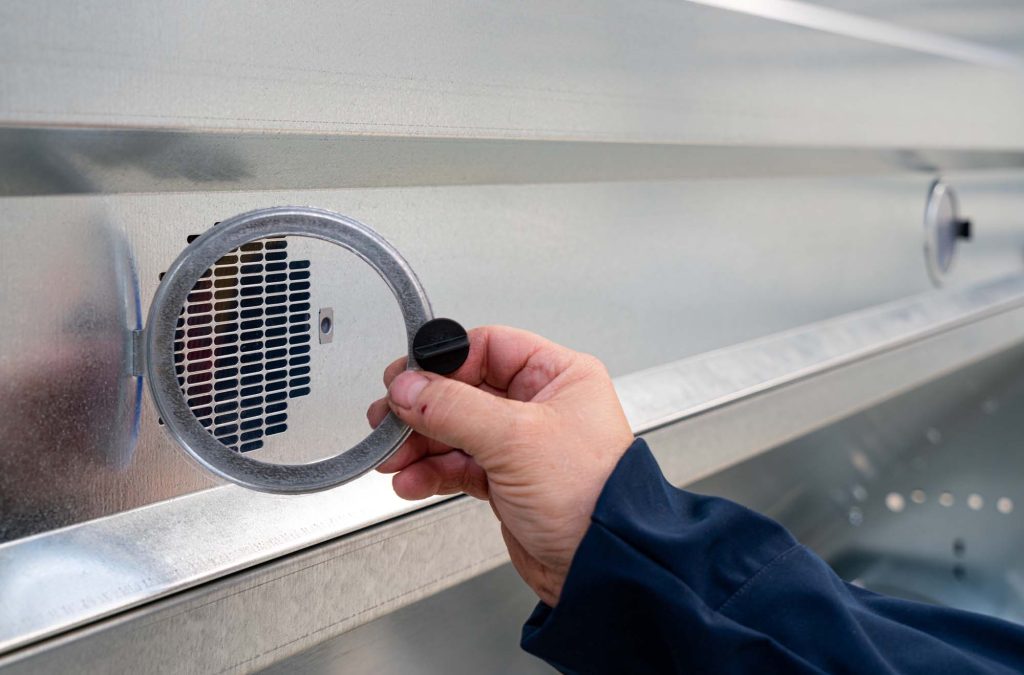

Okénka na po stranách a na aspirátoru lze snadno vyčistit nebo vyměnit.

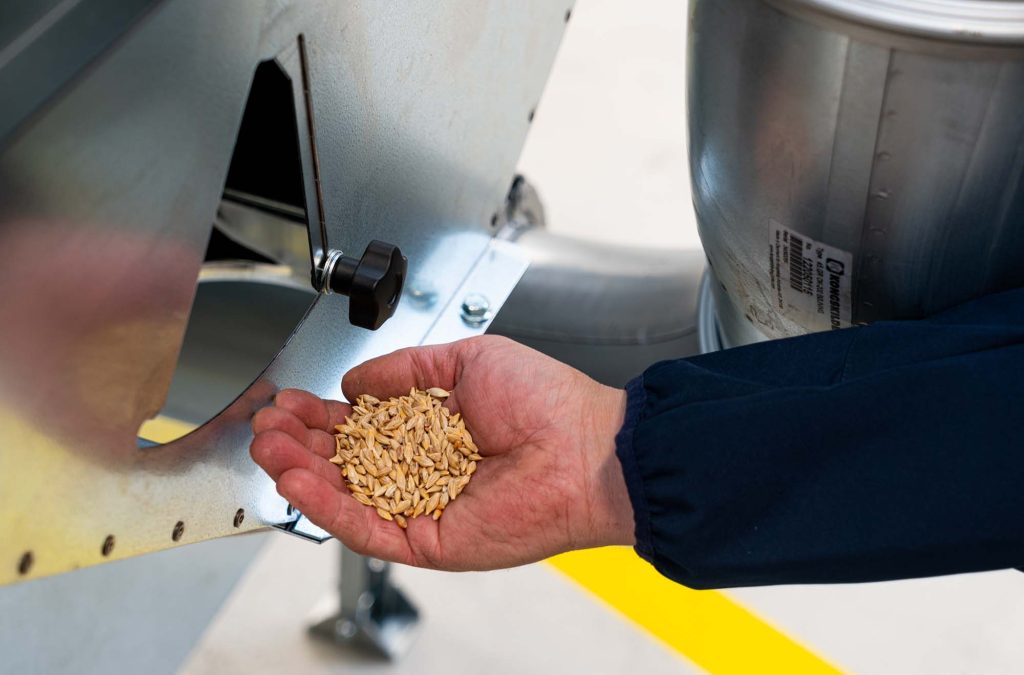

Snadný přístup k odběru vzorků zrna po čištění.

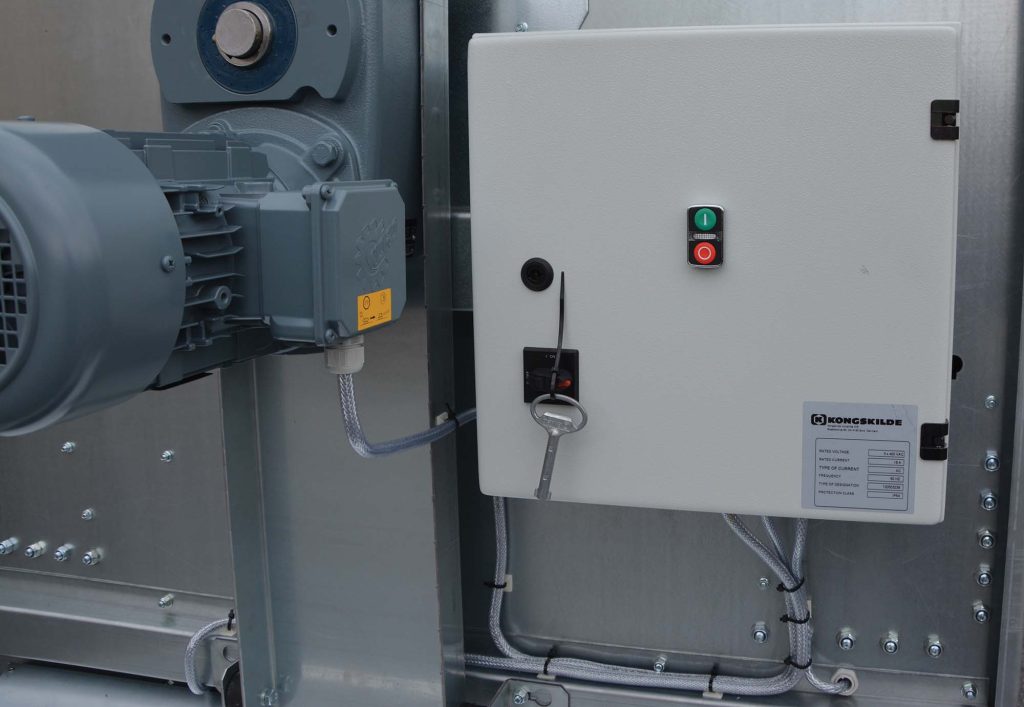

Rozvaděč pro spuštění/vypnutí motorů ve správném pořadí, stačí jeden přívod elektrické energie.

Kombinovaná čistička KDC využívá mechanický a pneumatický způsob čištění obilí. Síta vytřídí nečistoty podle velikosti, lehké nečistoty a prach se odstraní proudem vzduchu v aspirační komoře.

Funkce & výhody

  • Efektivní třídění zrna podle velikosti pomocí dvou vrstev sít.
  • Rychloupínací systém umožňuje snadnou a rychlou výměnu sít.
  • Široký výběr sít pro všechny běžně pěstované plodiny.
  • K odstranění prachu dochází v aspirační komoře až po vyčištění na sítech – tak je v maximálně míře odstraněný i prach, který vzniká při čištění na sítech.
  • Pouze rotační pohyb – nedochází tak k nežádoucím vibracím, což prodlužuje životnost stroje.
  • Všechny části, které mohou být vystaveny povětrnostním vlivům, jsou vyrobené z pozinkované oceli a jsou proto vhodné i pro venkovní instalace.
  • Části vystavené vyššímu opotřebení jsou vyrobené z nerezové oceli.
  • Rozvaděč jako standard, jen jeden přívod energie.
  • Gumové silentbloky na torzním ramenu převodového motoru snižují namáhání sítového bubnu.
  • Mírný podtlak v sítovém bubnu snižuje prašnost.

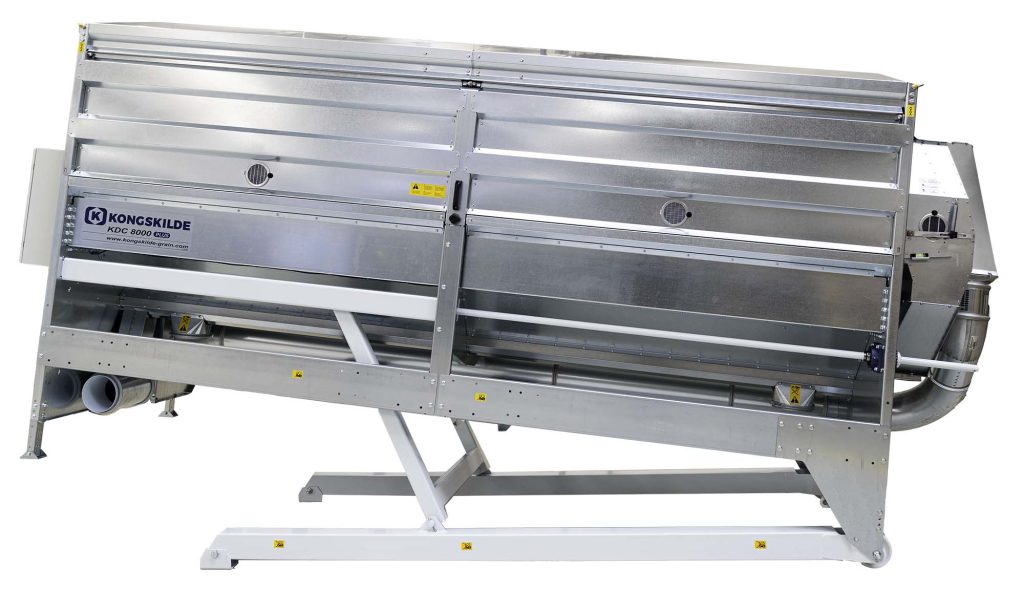

  • Snadné nastavení sklonu sítového bubnu pomocí kliky.
  • (Standard u KDC 8000 PLUS, za příplatek u KDC 4000 PLUS).
  • Snadný odběr vzorků vyčištěného zrna.
  • Snadná kontrola v průběhu práce díky několika inspekčním okénkům.

Princip práce KDC

Příklad: Předčištění pro krmivo pro prasata

  1. Vstup čistého produktu
  2. Vnitřní síto | vyměnitelné
  3. Vnější síto | vyměnitelné
  4. Regulace vzduchu pro aspirátor
  5. Dopravní šnek

6. Výpad z vnějších sít
7. Ventilátor aspirátoru
8. Výpad vnitřních sít
9. Výpad vyčištěného produktu
10. Aspirátor pro odloučení prachu

Příklad: Čištění osiva & třídění podle velikosti zrna

Boční kryty lze snadno otevřít, vzduchové vzpěry je drží v otevřené poloze – to šetří čas a zefektivňuje výměnu sít

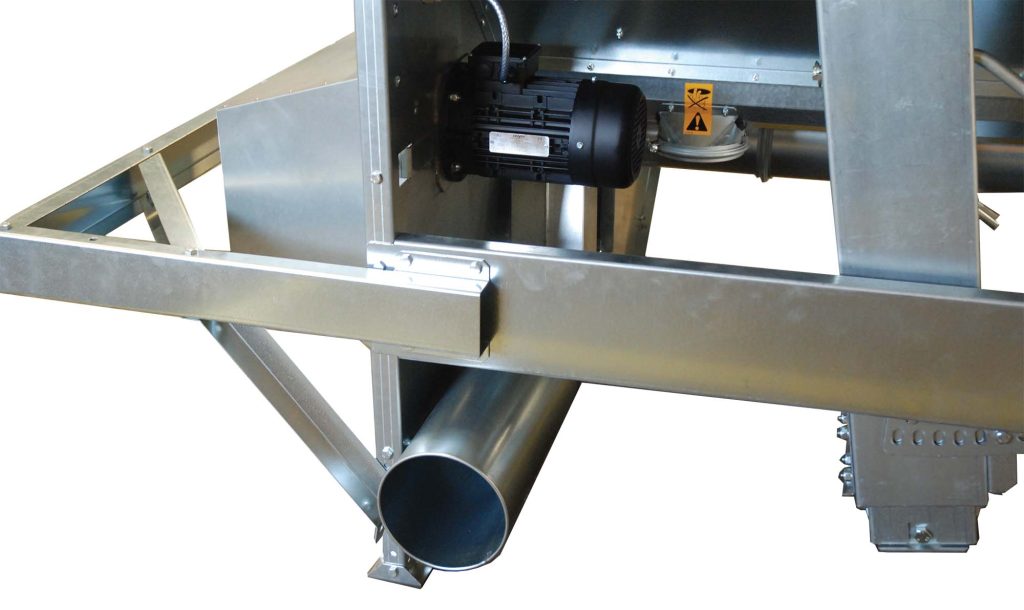

Vytříděné nečistoty ze sít lze potrubím OK200 dopravit do vzdálenosti až 15 m.

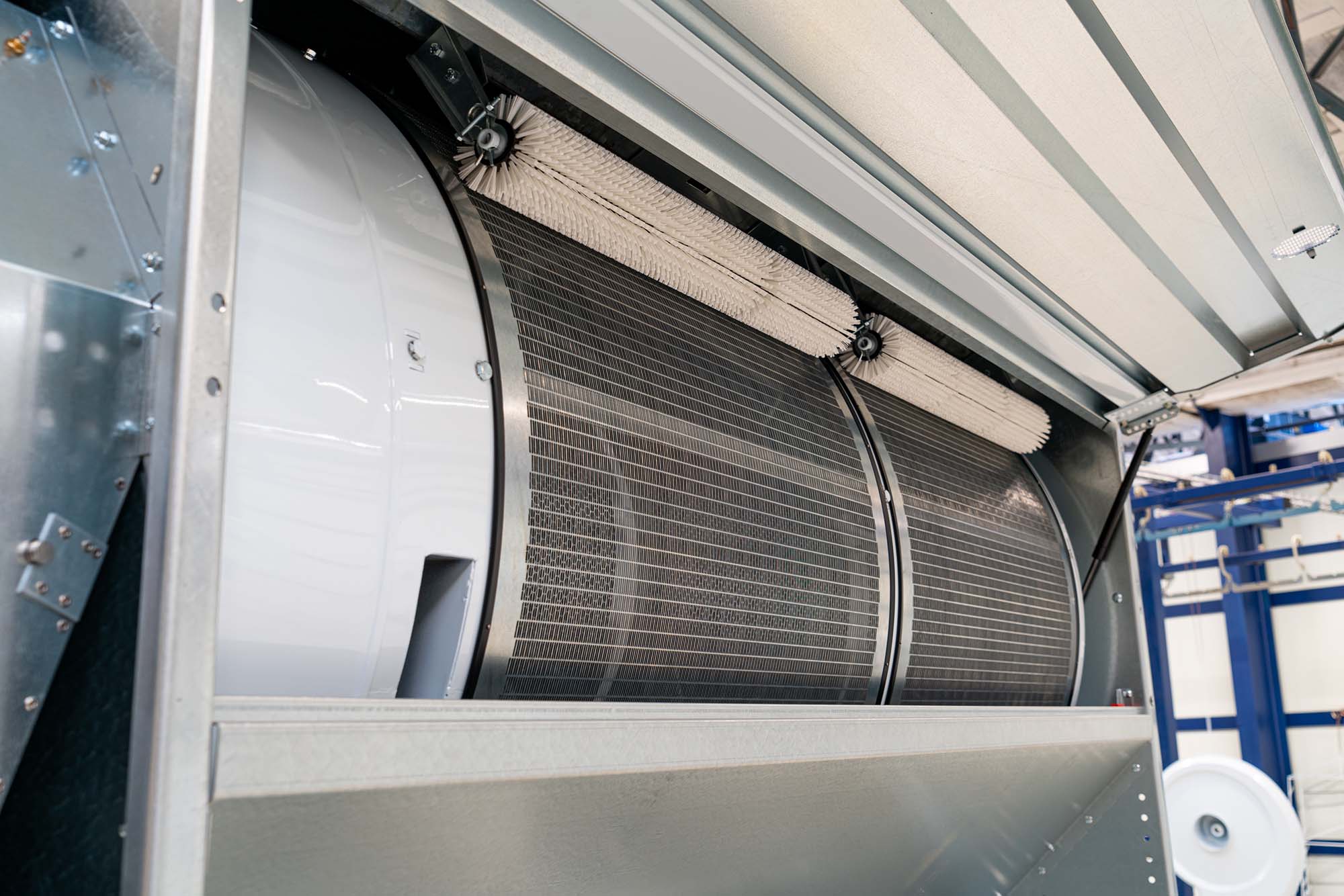

Čistící kartáč upevněný na pohyblivých ramenech je pružinami rovnoměrně přitahovaný k vnějšímu sítu na celé jeho šířce

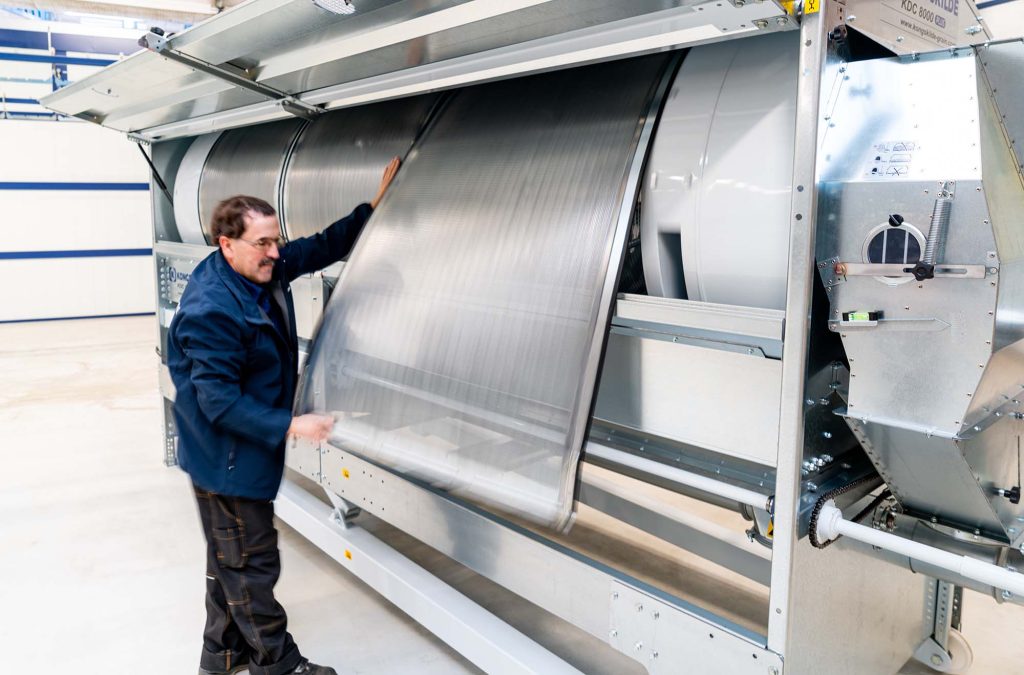

Vnější i vnitřní síta lze díky rychloupínacímu systému podle potřeby snadno a rychle vyměnit.

Příslušenství

Síta

Širokou paletu sít Kongskilde Industries najdete na stránce: Výběr sít KDC PLUS

Technické údaje KDC 4000 PLUS KDC 8000 PLUS
Max. výkonnost při předčištění, t/h* 40 80
Výkonnost při čištění cca, t/h* 3 – 17 6 – 34
Výkonnost při třídění sladovnického ječmene cca , t/h* 3 – 17 6 – 34
Motor pohánějící sítový buben, kW (PS) 1,5 (2,0) 2,2 (3,0)
Otáčky motoru ventilátoru, min-1 3.000 3.000 3.000 3.000
Motor pohánějící dopravní šnek, kW (PS) 0,75 (1,0) 1,1 (1,5)
Otáčky pohonu šneku, min-1 450 240
Napájení (50 Hz) 3 x 400 V / jmenovitý
proud 13,4 A
3 x 400 V / jmenovitý
proud 15 A
Vpád čištěné plodiny do stroje OK 200 FK 250
Výpad vyčištěné plodiny OK 200 FK 250
Dopravní potrubí pro odvod nečistot OK 200 OK 200
Výpad z dopravního šneku OK 160 OK 200
Plocha vnitřních sít, m2 4,1 7,5
Plocha vnějších sít, m2 6,5 10
Hmotnost stroje bez sít, kg 890 1.425

*Sypná hmotnost 700 kg/m3 . Výkonnost je závislá na druhu plodiny a jejích vlastnostech, vlhkosti, množství a druhu nečistot, nastaveném sklonu stroje KDC a osazených sítech.

Předčističky Kongskilde KF

KF 12

Předčistička Kongskilde ​KF 12 – princip práce

Ventilátory FRL10 je možné použít k odsávání prachu např. ze sušáren obilí, elevátorů nebo šnekových dopravníků.

Vzduchové předčističky / aspirátory se používají k odstranění prachu a lehkých nečistot z obilí.

Konstrukce těchto předčističek poskytuje možnost ji umístit do posklizňové linky podle potřeby.

Výhody

Předčistička KF 40

KF 40 – princip práce

KF 40 se stojanem (za příplatek)

Klapka regulace vzduchu pro nastavení sací síly ventilátoru

Výstup z ventilátoru lze v horizontální rovině nastavit do libovolného směru

Jak funguje vzduchová předčistička?

Všechny vzduchové předčističky Kongskilde řady KF fungují na principu aspirace. Nevyčištěné obilí vlastní vahou propadává předčističkou, a to proti proudu vzduchu (vytvářenému ventilátorem), který naopak proudí zdola nahoru.

Tento proud vzduchu s sebou unáší lehké nečistoty do potrubí, které se obvykle zakončuje prachovým cyklónem; nečistoty z tohoto prachového cyklónu vypadávají jeho spodním výpadem, vzduch lze pak dalším potrubím odvést mimo budovu. Vyčištěné obilí vypadává z předčističky spodním výpadem.

Technické údaje KF 12 KF 20 KF 40 KF 60
Max. výkonnost (ječmen), t/h 12 20 40 60
Motor ventilátoru, kW (PS) 0,75 (1,0) 1,5 (2,0) 5,5 (7,5) 7,5 (10)
Otáčky motoru, min-1 2.900 2.900 2.900 2.900
Typ motoru Přírubový motor B5 Přírubový motor B5 Přírubový motor B5 Přírubový motor B5
Hmotnost (vč. motoru), kg 75 105 250 260
Potrubí pro odvod nečistot OK 160 OK 200 FK 300 2 x FK 300
Max. doporučená dopravní vzdálenost nečistot, m 25 15 15 15
