Šnekové dopravníky DGA/DGS/DTA/DGC Kongskilde

Široká paleta šnekových dopravníků

Šnekové dopravníky Kongskilde jsou světoznámé díky své kvalitě a mnohostranným možnostem jejich použití.

Široká paleta produktů zajišťuje přizpůsobení všem provozním požadavkům na bezpečnou a efektivní dopravu obilí i semletých materiálů.

Dopravní výkonnost šnekových dopravníků ovlivňují následující faktury:

  • specifická hmotnost přepravovaného materiálu
  • čistota přepravovaného materiálu
  • kontinuální a dostatečný přísun materiálu
  • úhel naklonění šnekového dopravníku

Uvedené výkonnosti jsou pro vyčištěný ječmen o vlhkosti 15%

Zkratky k modelovým řadám

Víceúčelové šnekové dopravníky řady DGA/DGS

Přejít

Žlabové šnekové dopravníky řady DTA

Přejít

Obilné kanóny řady DGC

Přejít

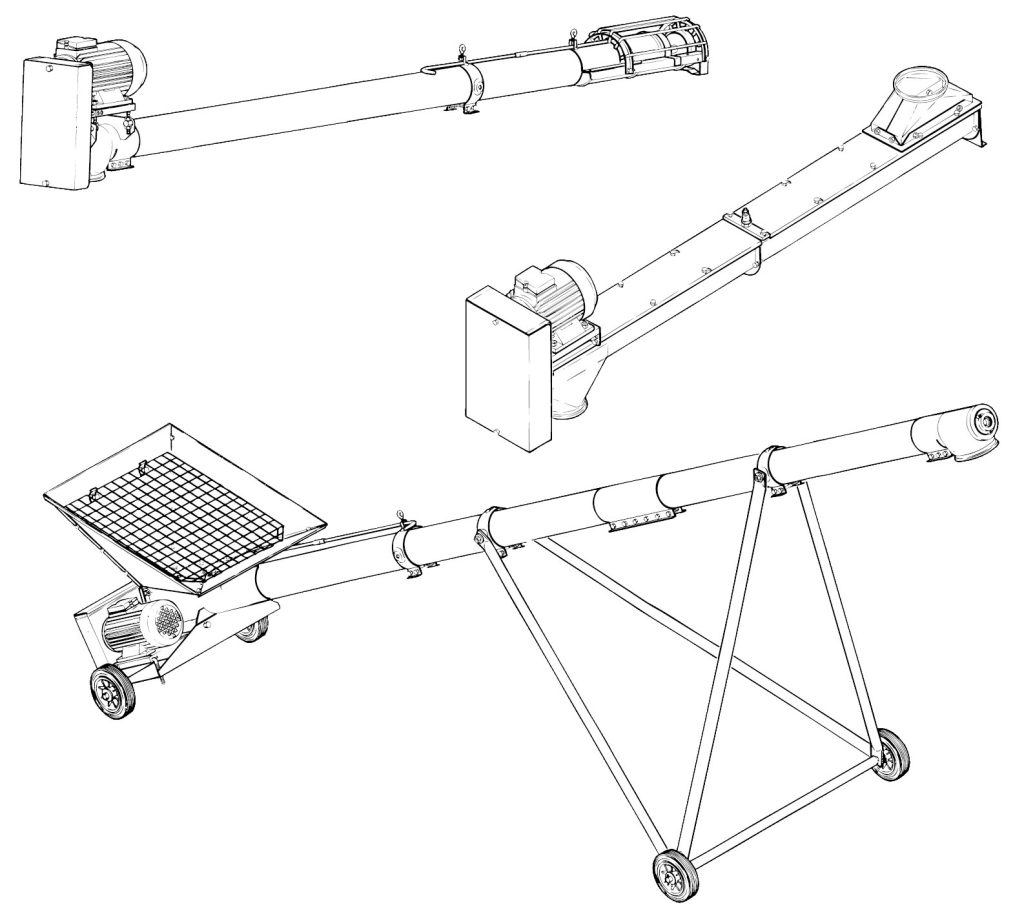

Víceúčelové šnekové dopravníky řady DGA/DGS

Spolehlivé, jednoduché, levné

Šnekové dopravníky KONGSKILDE jsou modulární konstrukce, proto je lze snadno prodlužovat, rozšiřovat nebo vyměňovat – díky tomu poskytují nesčetně možností způsobu použití.

  • bezešvé ocelové trubky
  • šnekovnice z kvalitní oceli
  • protikorozní ochrana
  • hladký zaoblený povrch zaručuje šetrnou dopravu
  • široký výkonový rozsah

Velikosti motorů

Model

DGA 102

DGA 127

DGA 152

délka

požadovaný výkon kW

požadovaný výkon kW

požadovaný výkon kW

do 6 m

1,5

2,2

3,0

7 – 9 m

2,2

3,0

4,0

10 – 12 m

3 – 4

4,0

5,5

Model

DGS 205

DGS 254

délka

požadovaný výkon kW

požadovaný výkon kW

do 1,5 m

3,0

3,0

2 -3,5 m

3,0

4,0

4 – 5,5 m

4,0

5,5

6 – 7,5 m

5,5

7,5

8 – 10 m

7,5

11,0

Při dopravě materiálů o vyšší specifické hmotnosti/hustší konzistenci může být nutné použít výkonnější motor.

Přepravní výkonnosti

Model

Výkonnost vodorovně

Výkonnost 45°

Výkonnost svisle

Otáčky šneku

DGA 102

16 t/h

10 t/h

5 t/h

1000

DGA 127

26 t/h

17 t/h

8 t/h

800

DGA 152

40 t/h

28 t/h

14 t/h

700

DGS 205

62 t/h

45 t/h

21 t/h

450

DGS 254

90 t/h

72 t/h

46​ t/h

400

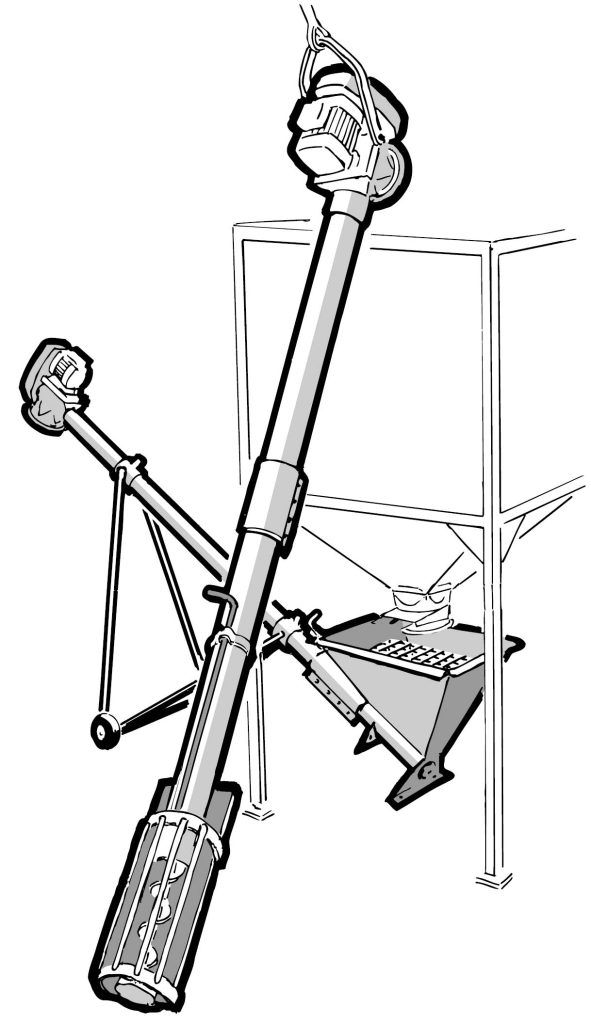

Oblasti použití

Šnekové dopravníky Kongskilde řady DGA a DGS lze nasadit kdekoliv v zemědělství i u výrobců krmiv k dopravě obilí a granulovaných materiálů. Lze je úspěšně použít pod jakýmkoliv úhlem sklonu – od vodorovných umístění až po svislá.

Pět velikostí

Šnekové dopravníky Kongskilde se vyrábějí v pěti průměrech, DGA vždy s pohonem klínovými řemeny, u DGS 205 můžete volit mezi pohonem
klínovými řemeny nebo převodovkou a DGS 254 je dodáván výhradně s pohonem převodovkou.

  • DGA 102 průměr trubky 102 mm
  • DGA 127 průměr trubky 127 mm
  • DGA 152 průměr trubky 152 mm
  • DGS 205 průměr trubky 200 mm
  • DGS 254 průměr trubky 250 mm

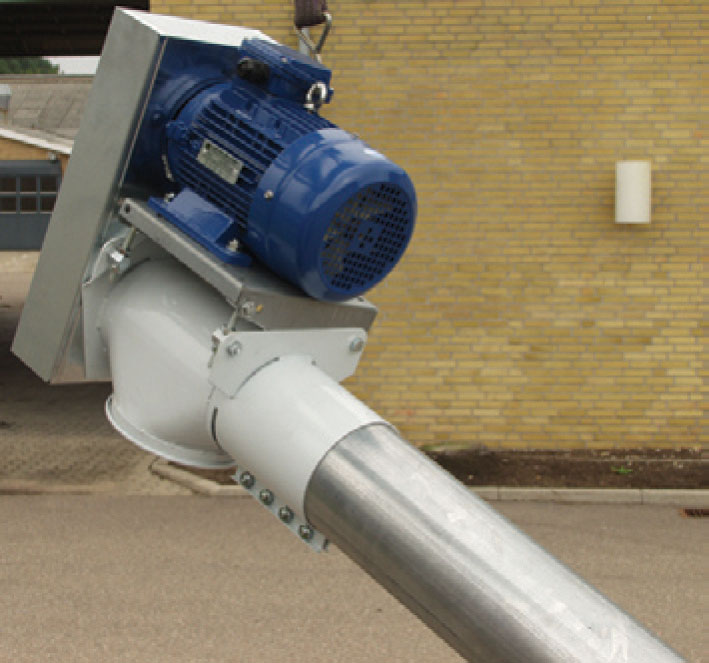

Při určování potřebné výkonnosti motoru je třeba počítat s tím, že výše uvedené délky jsou celkové délky šnekového dopravníku, tedy včetně hlavového složení a vstupní sekce. Pro všechny modely DGA a pro DTS 205 s pohonem klínovými řemeny jsou určené patkové motory B3 s 1.500 ot/min, které se montují na desku v hlavovém složení.

Dopravník DGS s převodovkou se osazuje přírubovým motorem B14 s 2.800 ot/min, u dopravníku DGS 254 se používá přírubový motor B5 s 2.800 ot/min.

Příslušenství

  • konzola pro zavěšení
  • násypka
  • nastavitelný podvozek
  • speciální vstupy (kulaté nebo pravoúhlé)
  • přechod z 2× OK 160 na pravoúhlý
  • vstup

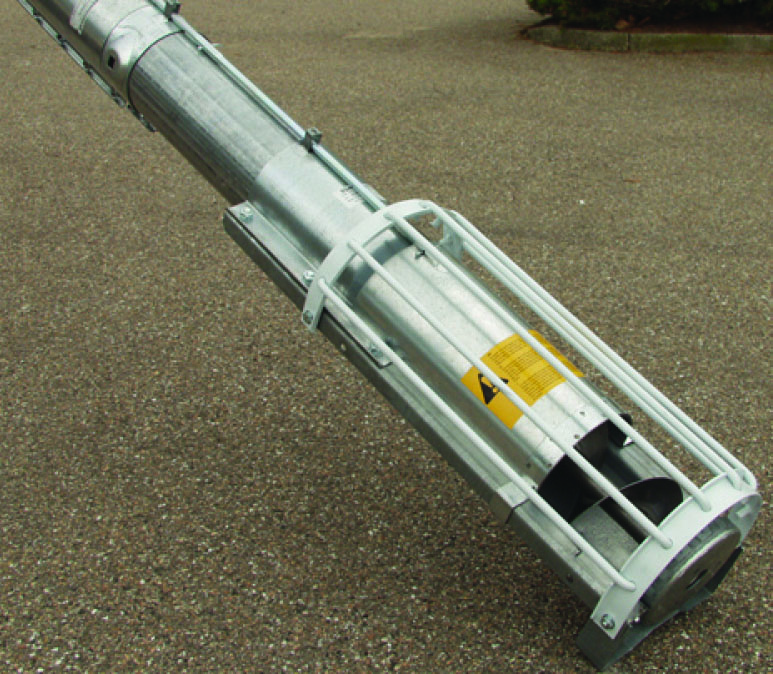

  • spodní ložisko

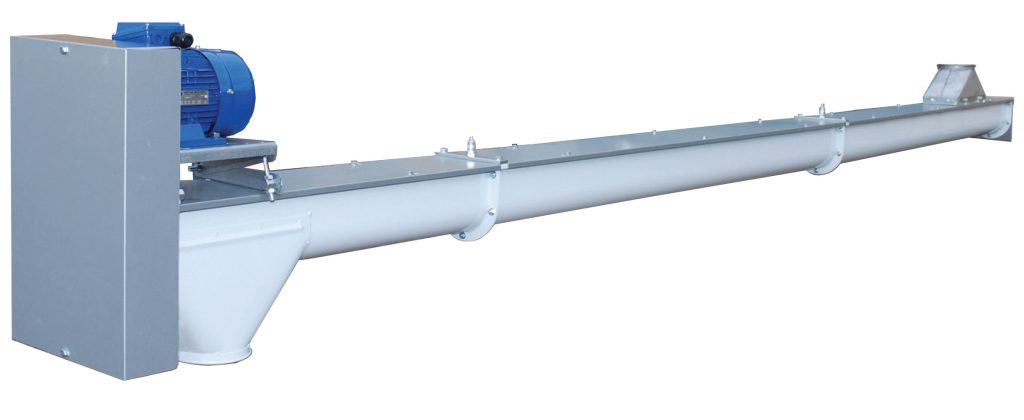

Žlabové šnekové dopravníky řady DTA

Horizontální transport i doprava v mírném sklonu.

V mnoha případech jsou žlabové šnekové dopravníky tím nejekonomičtějším řešením. Jejich výkonnost se pohybuje od 6 do 50 t/h. Dopravu žlabovými dopravníky lze také charakterizovat jako bezprašnou a téměř bezhlučnou.

Oblast použití

Vodorovná doprava obilí a dalších sypkých materiálů buď nad řadou sil, nebo pod nimi. Aby byl výčet možností použití úplný, je nutné uvést, že žlabové dopravníky lze umístit i s určitým sklonem. Maximálně přípustný sklon je ± 30°.

Uvědomte si však, prosím, že jakýkoliv sklon žlabového dopravníku jeho přepravní výkonnost snižuje.

Žlabové dopravníky mohou bez problémů pracovat i naprázdno.

Příslušenství

  • konzola pro zavěšení
  • násypka
  • nastavitelný podvozek
  • speciální vstupy (kulaté nebo pravoúhlé)
  • přechod z 2× OK 160 na pravoúhlý
  • vstup
  • spodní ložisko

Velikosti motorů

Model

DTA 152

DTA 205

délka

požadovaný výkon kW

požadovaný výkon kW

0 – 4 m

1,1

1,1

4,5 – 6 m

1,1

1,5

6,5 – 9 m

1,5

2,5

9,5 – 12 m

2,2

3,0

12,5 – 15 m

3,0

4,0

15,5 – 18m

4,0

5,5

18,5 – 20m

5,5

5,5

Přepravní výkonnosti

Model

Výkonnost

Otáčky motoru

DTA 152

20 t/h

1500

DTA 205

30 t/h

1000

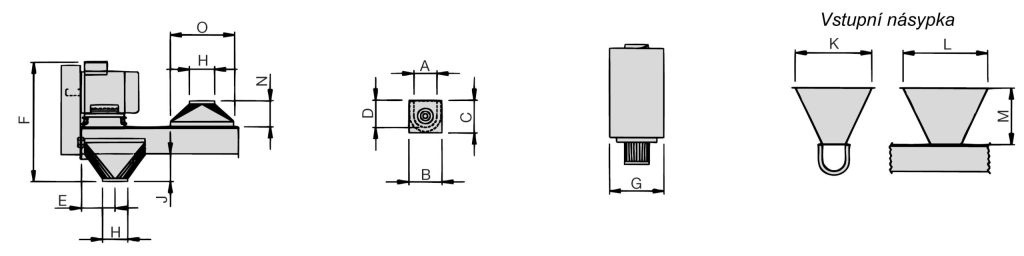

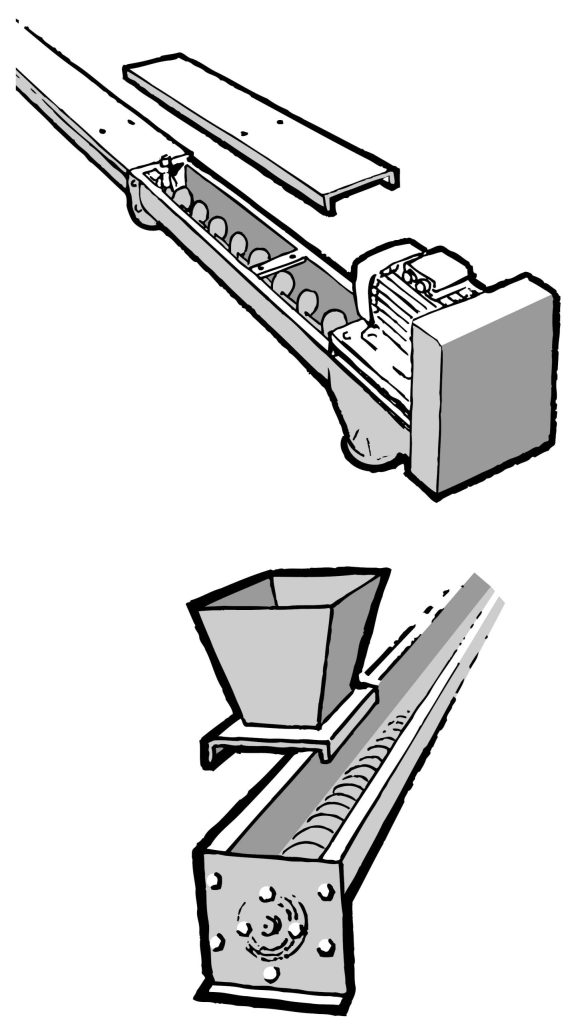

Parametry násypky žlabových dopravníků

Model

A

B

C

D

E

F

G

H

J

K

L

M

N

O

DTA 152

146

204

210

170

215

605

355

OK160

175

495

545

360

175

405

DTA 205

197

267

275

227

270

730

355

OK200

220

545

495

360

200

505

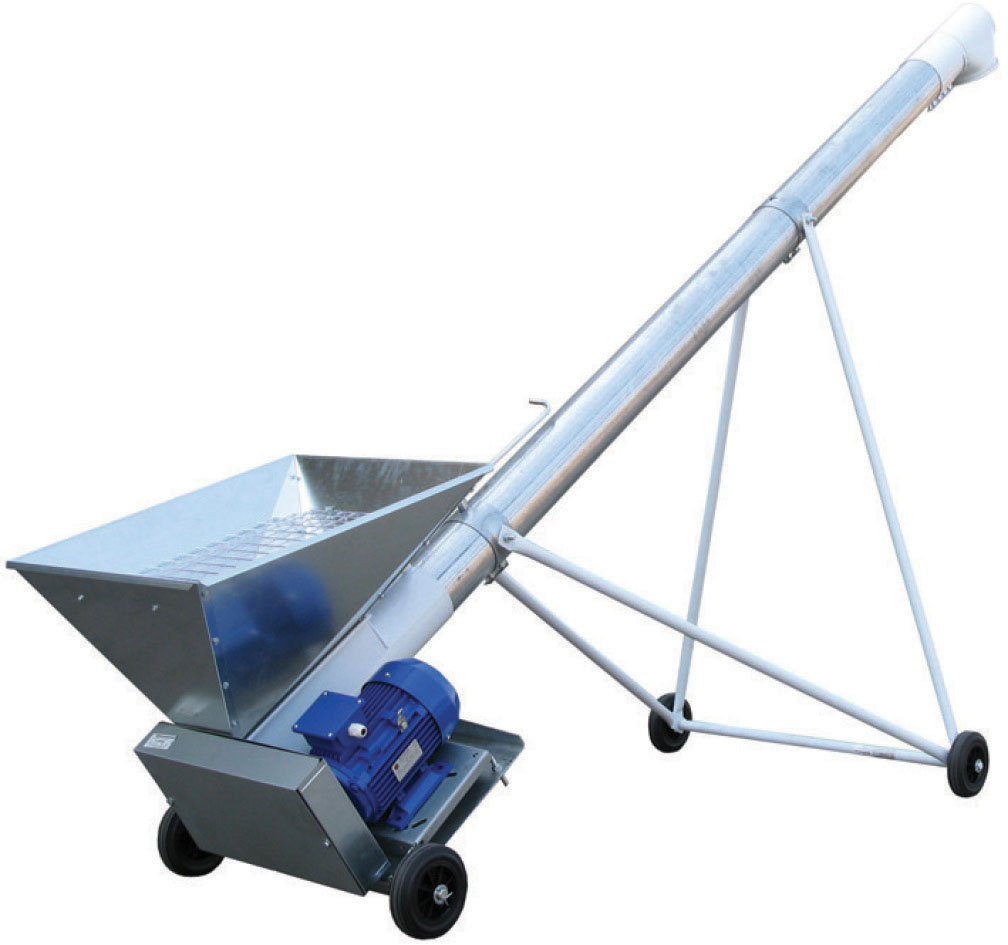

Obilné kanóny řady DGC

Převozné šnekové dopravníky

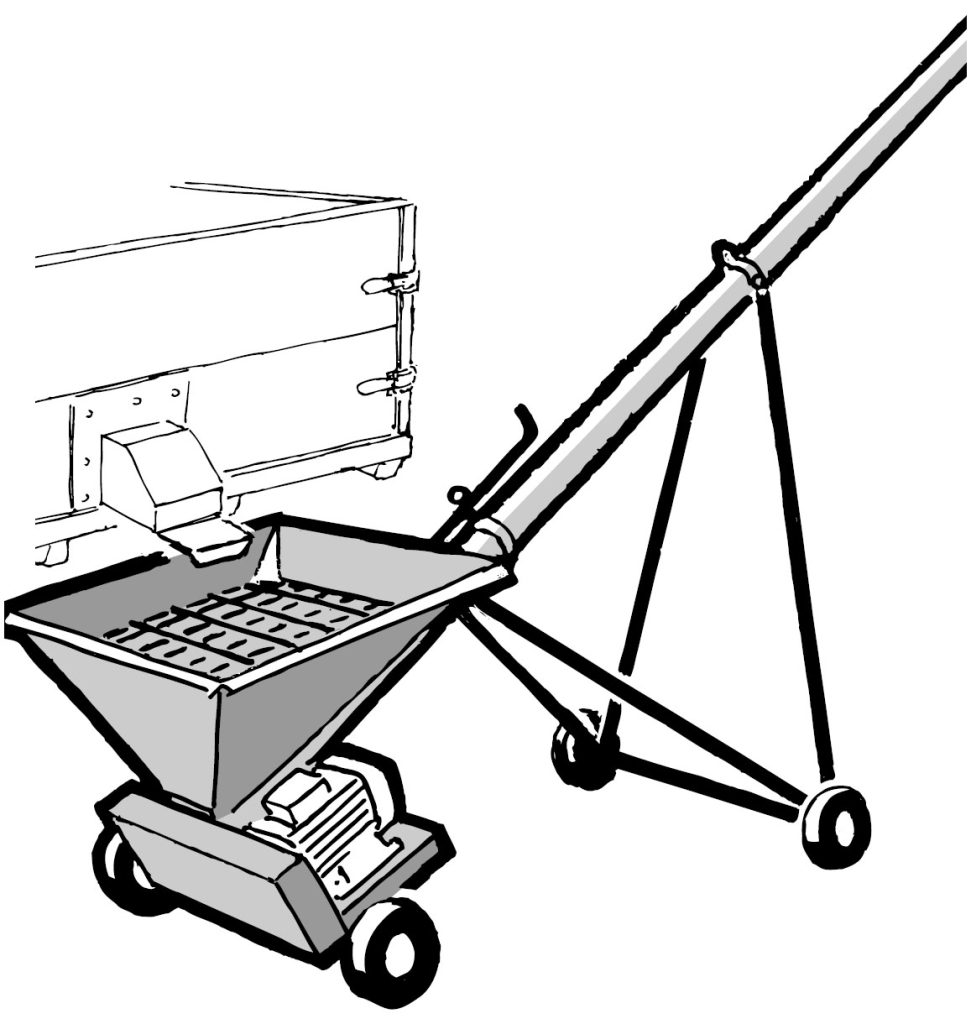

Obilní kanóny jsou vybavené podvozkem, patkovým motorem a mohutnou integrovanou násypkou. Díky nízko umístěnému těžišti je možné tyto dopravníky snadno a bezpečně přemísťovat podle potřeby. Dopravníky řady DGC jsou zvláště vhodné například při vyprazdňování přívěsů a návěsů.

Oblast použití

Obilní kanóny jsou určené zejména pro plnění takových úkolů, kde jde v první řadě o mobilnost a stabilitu. Integrovaná násypka a patkový motor jsou umístěné na dvoukolový podvozek, díky kterému lze obilní kanón snadno přemístit z místa na místo.

Velikosti motorů

Model

Požadovaný výkon do 6 m

DGC 102

1,5 kW

DGC 127

2,2 kW

DGC 152

3,0 kW

Přepravní výkonnosti

Při různých úhlech

Výkonnost při sklonu

30°

45°

60°

Otáčky šneku

DGC 102

12 t/h

10 t/h

8 t/h

1000

DGC 127

20 t/h

17 t/h

14 t/h

800

DGC 152

33 t/h

28 t/h

23 t/h

700

Pro všechny modely jsou určené patkové motory B3 s 1.500 ot/min.

Příslušenství

nastavitelný podvozek

Obilné kanóny jsou dostupné ve třech velikostech:

  • DGC 102 průměr trubky 102 mm
  • DGC 127 průměr trubky 127 mm
  • DGC 152 průměr trubky 152 mm

Základní model

Základní model obilného kanónu se skládá z:

  • pohonné části s podvozkem, deskou pro montáž motoru, násypkou s regulací; pohon klínovými řemeny
  • sekce s výpadem
  • prodlužovacích dílů (1, 2 nebo 3m)

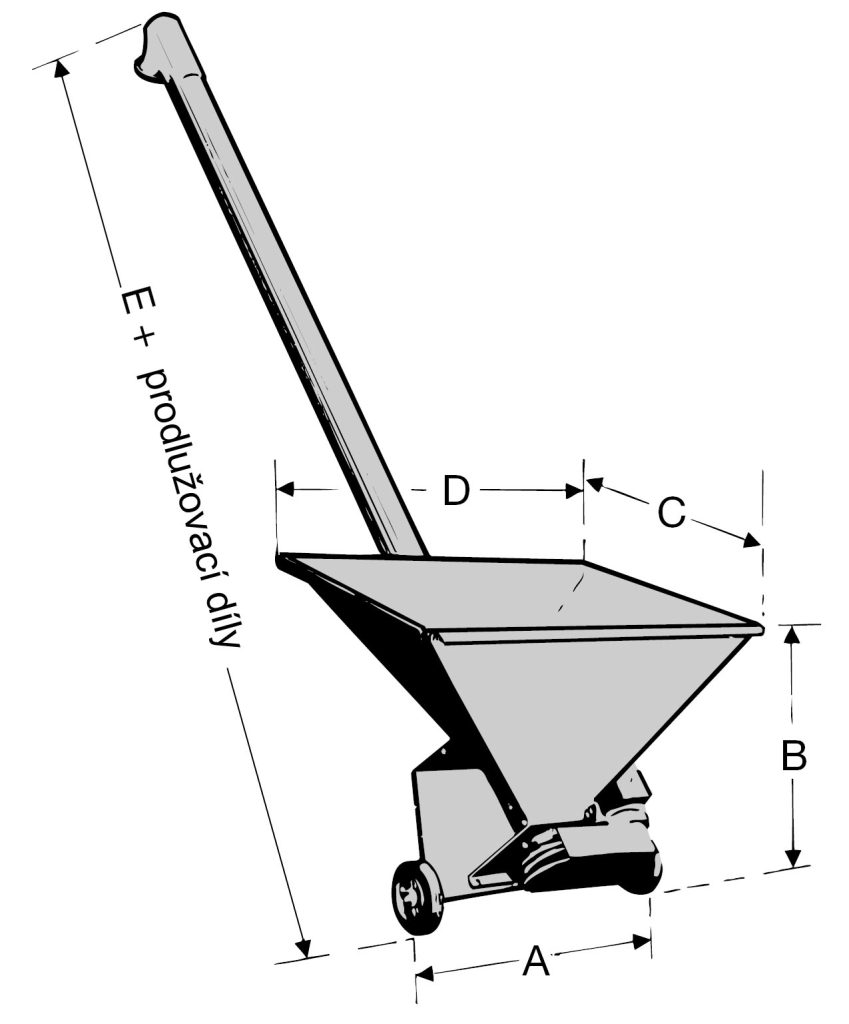

Model

A

B

C

D

E

Výpad

DGC 102

700

705

775

620

890

OK 160

DGC 127

750

795

775

620

730

OK 160

DGC 152

750

795

775

620

780

OK 200

Rozměry (mm)
