Jak se zorientovat ve značení velikosti spádového potrubí OKD?

Potrubí o průměru 160 mm

OKD 160

Potrubí o průměru 200 mm

OKD 200

Jak se zorientovat ve značení typů potrubí?

Onačení pro odsávání/provzdušňování

OK

Onačení pro pneumatickou dopravu

OKR

Označení pro spádové potrubí

OKD

Spádové potrubí

OKD 160

Vnější průměr: 160 mm

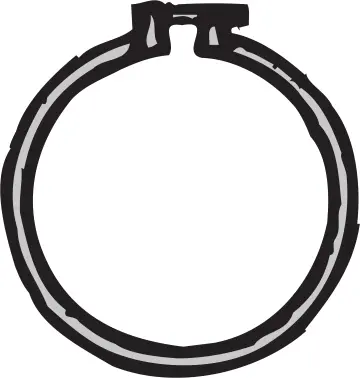

SPONY

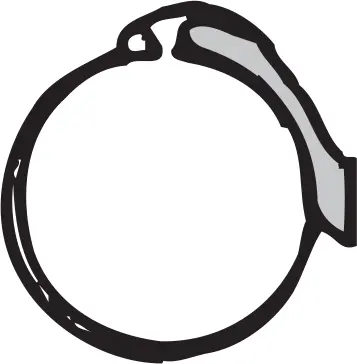

kód: ​​​​​​​122 000 800

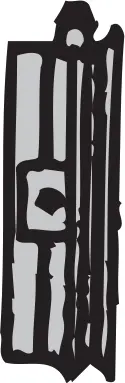

Rychloupínací spona, pozinkovaná

kód: ​​​​​​ ​​122 000 193

Spona se šroubem, pozink.

kód: ​​​​​​​​122 000 648

Rychloupínací spona, pozinkovaná

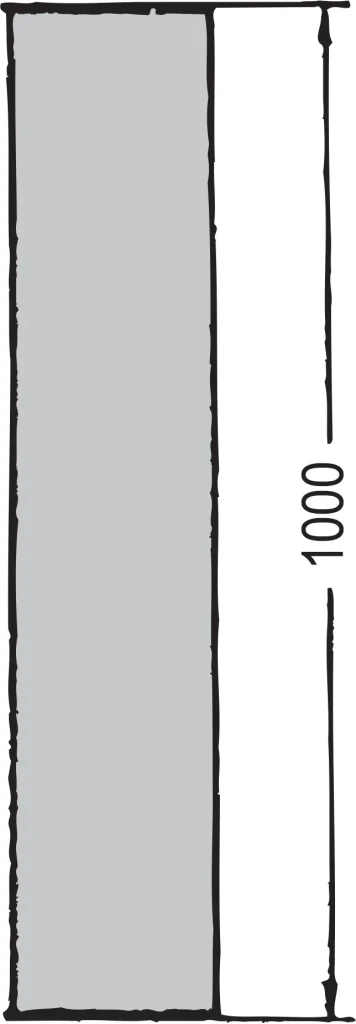

TRUBKY

kód: ​​​​​​​​​​​​​122 010 044

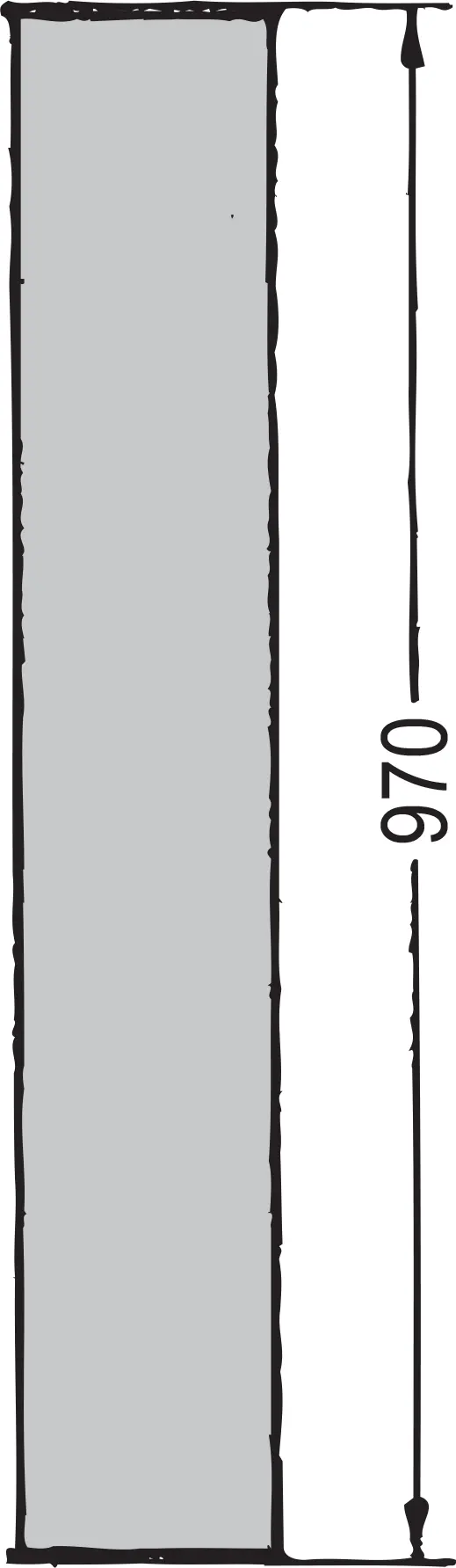

Trubka L: 1,0 m, pozink. | Síla plechu: 2 mm

KOLENA

kód: ​​​​​​​​​​​122 022 012

Koleno 15°, šedé | Síla plechu vnitřní i vnější stěna: 1,5 mm

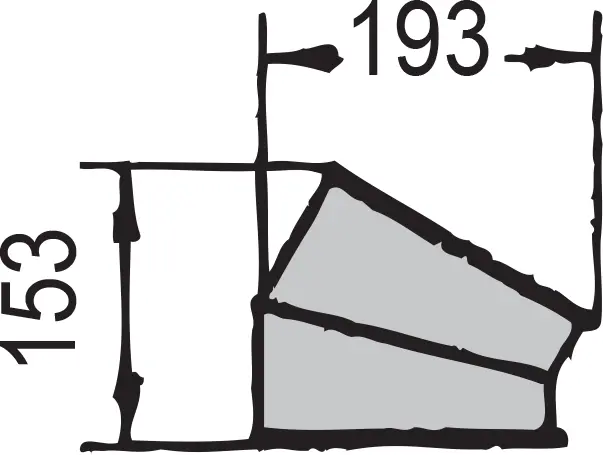

kód: ​122 022 013

Koleno 30°, šedé | Síla plechu vnitřní i vnější stěna: 1,5 mm

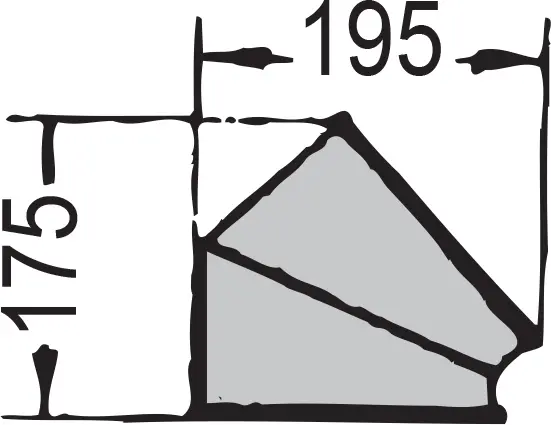

kód: ​​​​​​ ​​​​​​​122 022 008

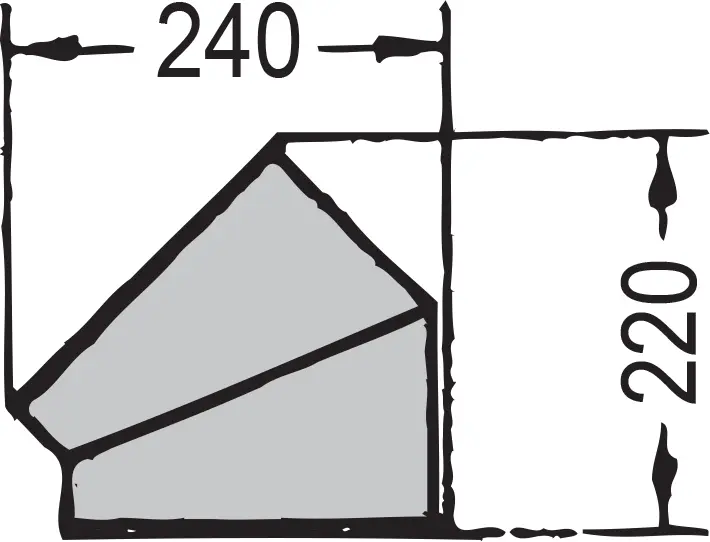

Koleno 45°, šedé | Síla plechu vnitřní i vnější stěna: 1,5 mm

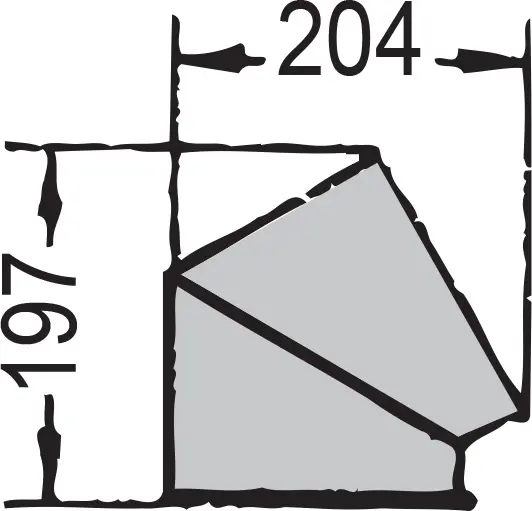

kód: ​​​​122 022 014

Koleno 60°, šedé | Síla plechu vnitřní i vnější stěna: 1,5 mm

ROZBOČOVAČE

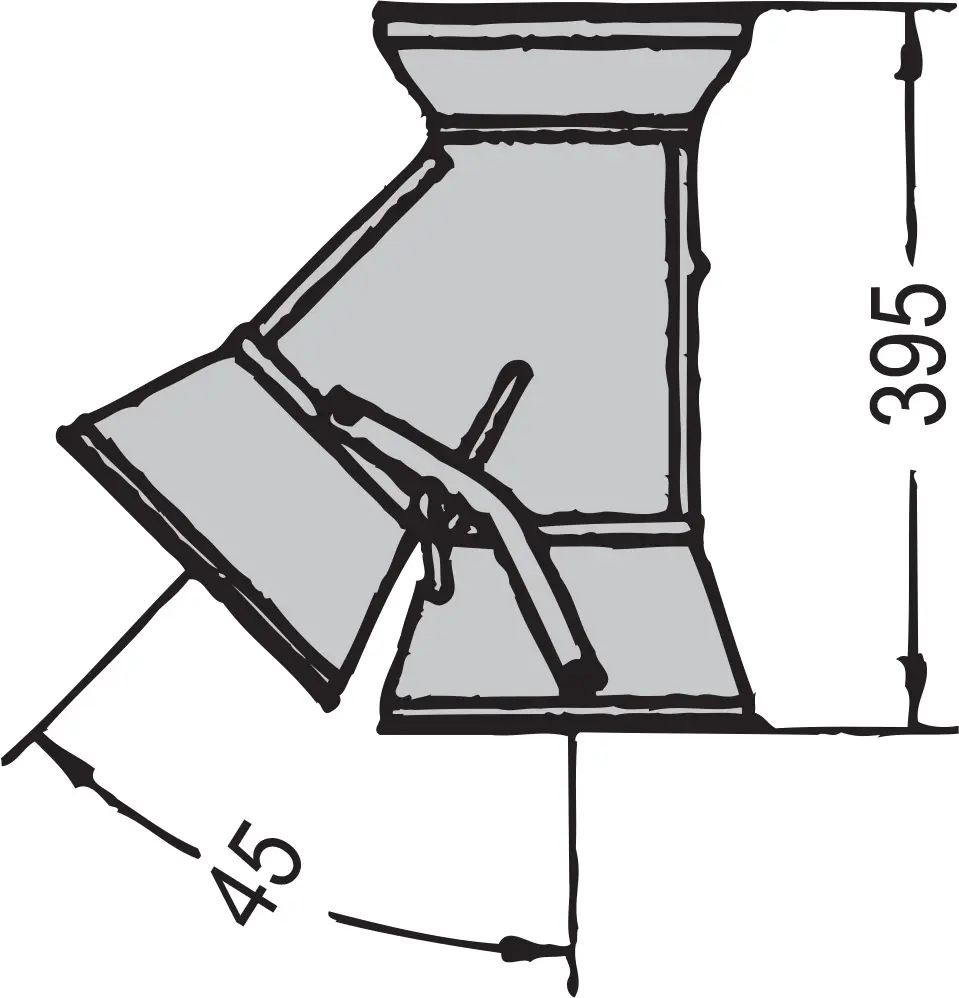

kód: ​​​​​​ ​​​​122 000 692

Dvoucestný rozbočovač 45°, šedý

 kód: ​​​​​​ ​​​​​124 000 014

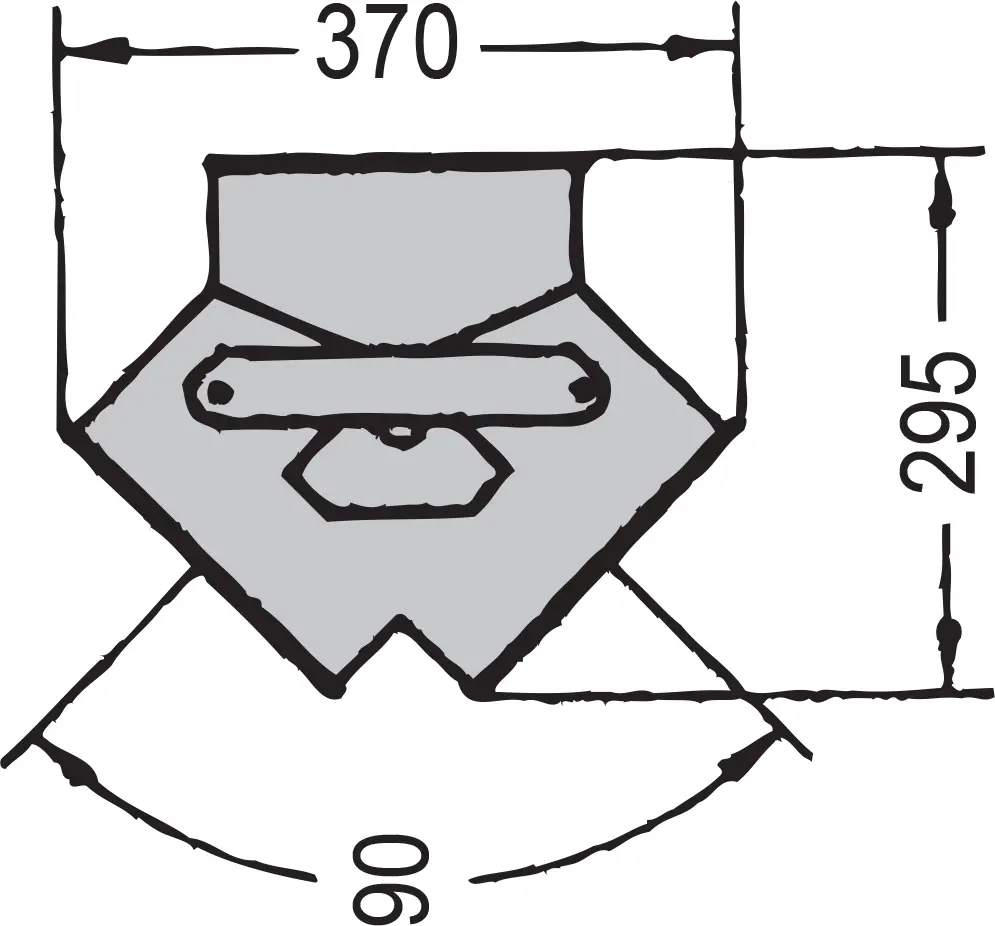

Dvoucestný rozbočovač 90°, šedý

kód: ​​​​​​ ​​​​​​​124 000 084

Dvoucestný rozbočovač 90°, šedý, pneumaticky ovládaný, vč. vzduch. válce

kód: ​​​​​​ ​​​​​​​122 000 693

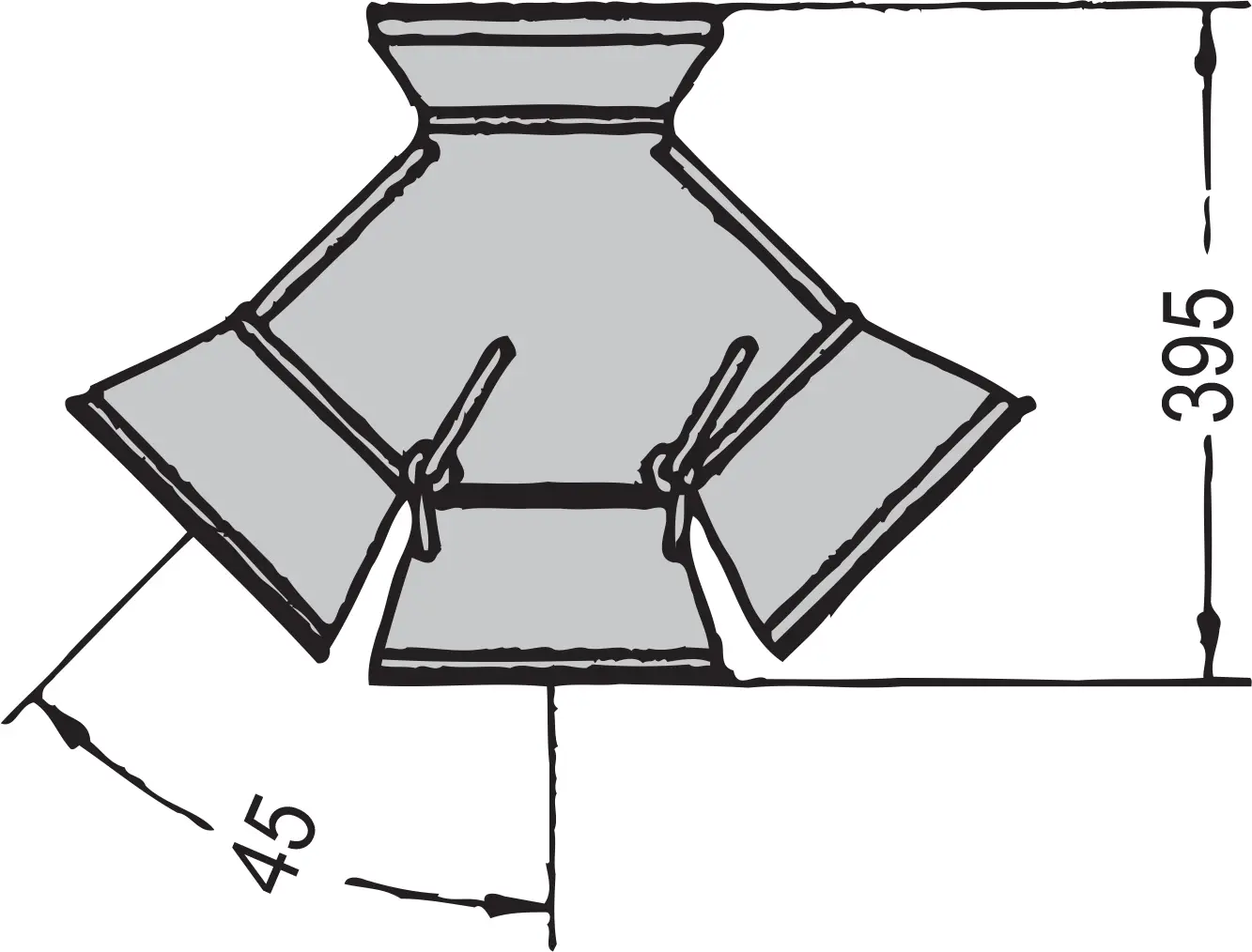

Třícestný rozbočovač 45°, šedý

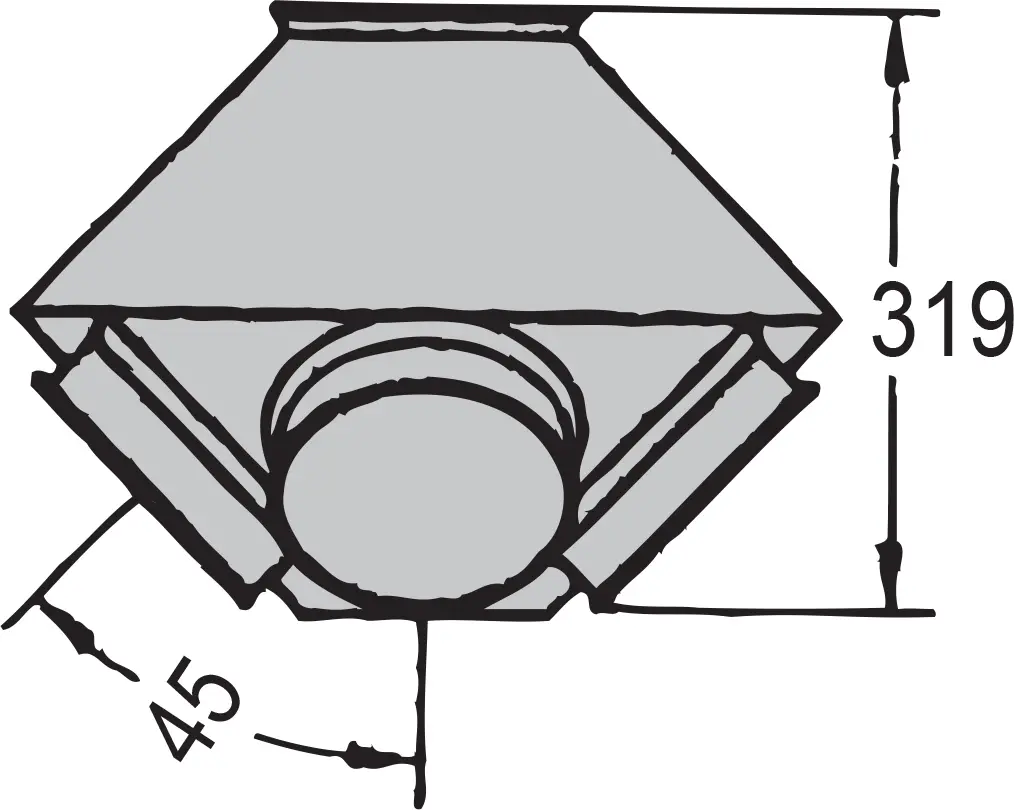

kód: ​​​​​​ ​​​​​​​​122 000 683

Čtyřcestný rozbočovač 45°, šedý

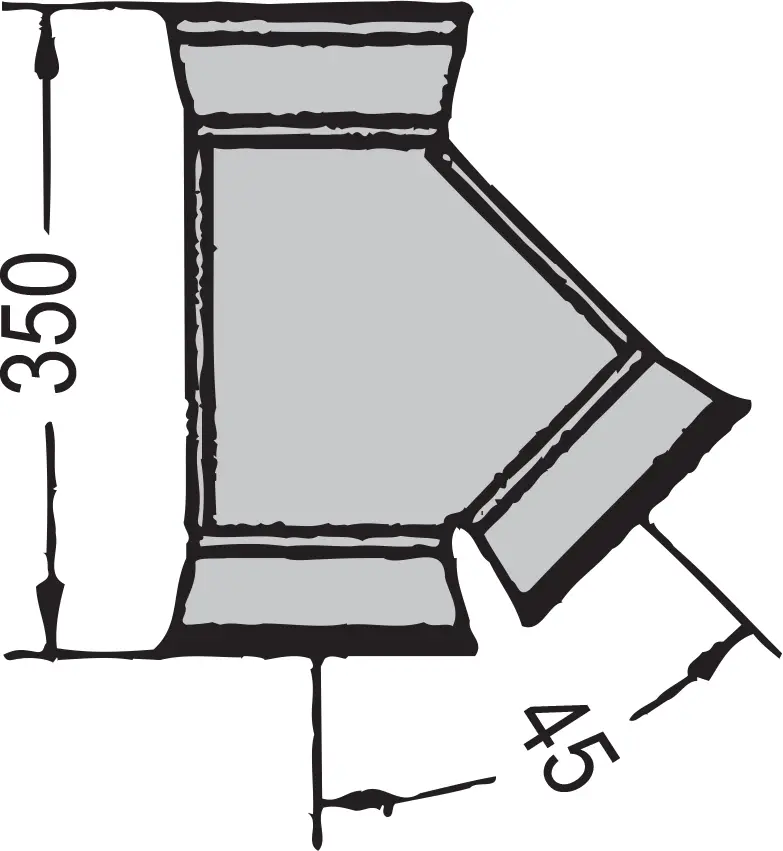

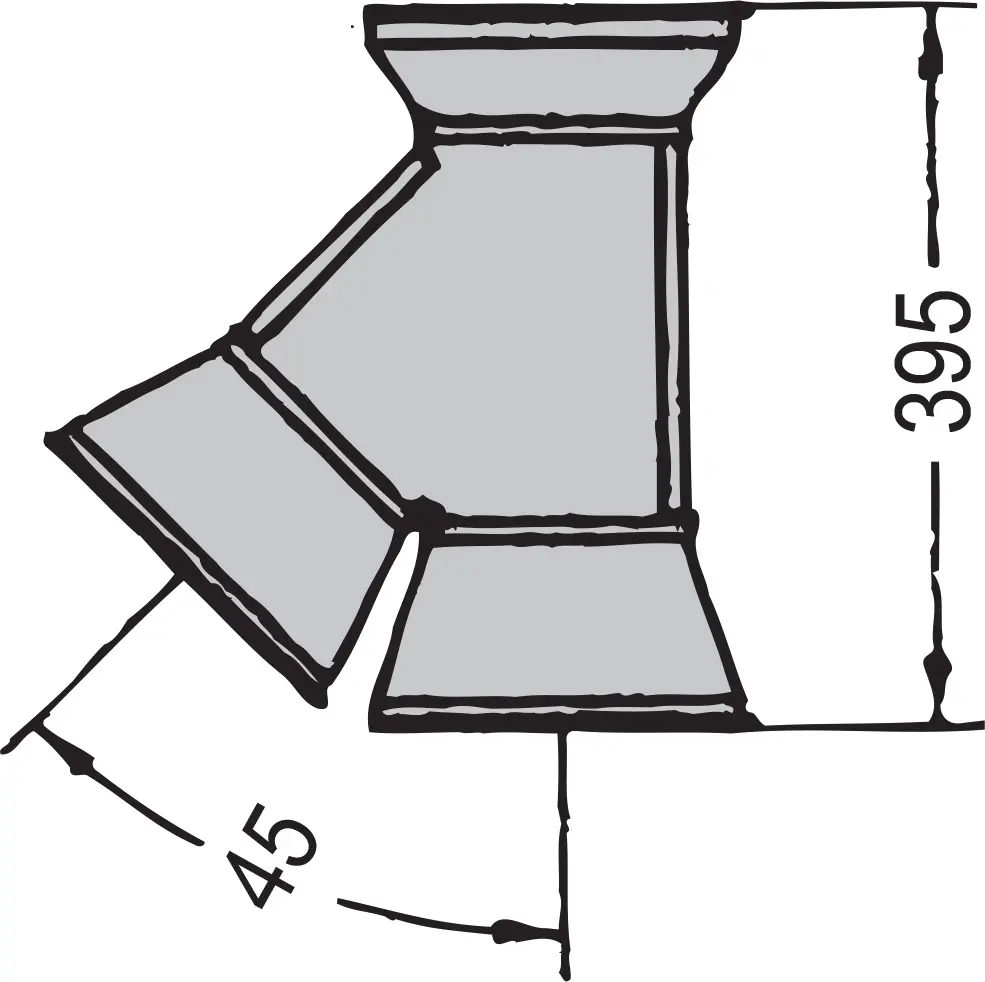

PŘEPAD

kód: ​​​​​​​​​​​​​​122 000 496

Přepad, šedý

DRŽÁKY POTRUBÍ

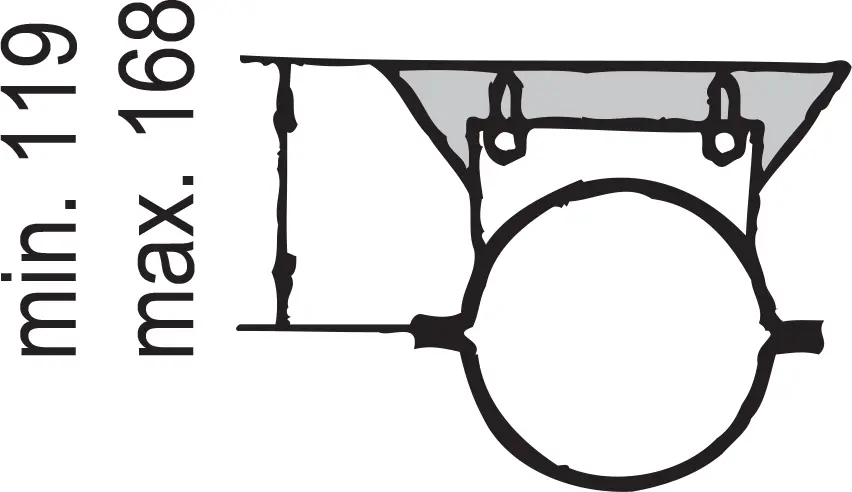

kód: ​​​​​​​​​122 000 702

Držák potrubí, šedý

kód: ​​122 000 360

Držák potrubí, pozink

kód: ​​​​​​ ​​​​​131 025 055

Prodloužení držáku potrubí, pozink. L=2 m, lze zkrátit dle potřeby

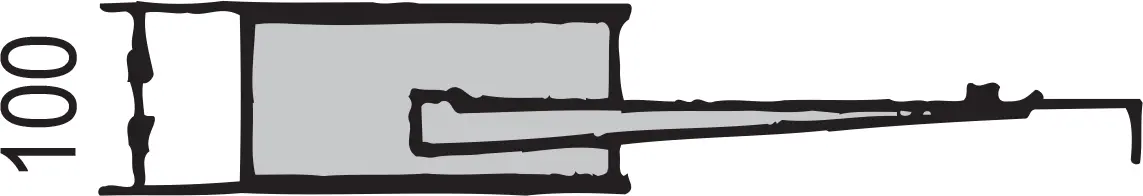

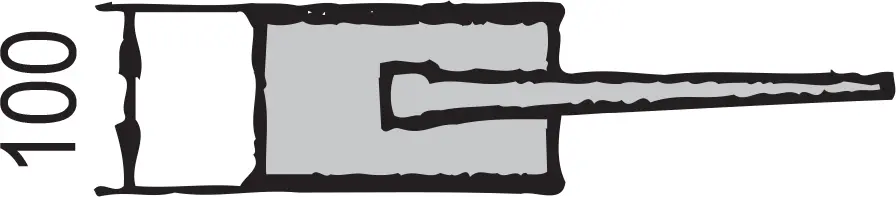

KLAPKY

kód: ​​​​​122 000 685

Klapka, šedá

kód: ​131 025 028

Gumový O-kroužek (těsnění)

kód: ​​​​​​122 000 686

Klapka, šedá Pneumat. ovládaná, vč, vzduch. válce

kód: ​131 025 028

Gumový O-kroužek (těsnění)

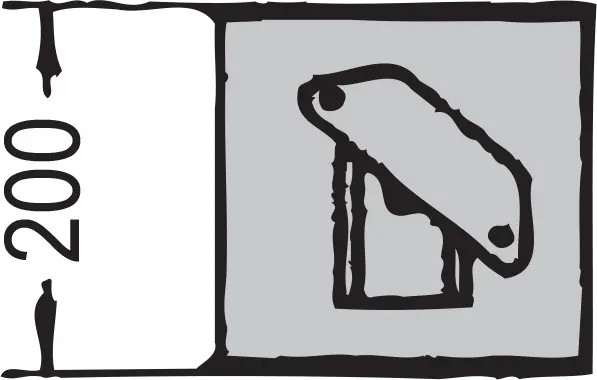

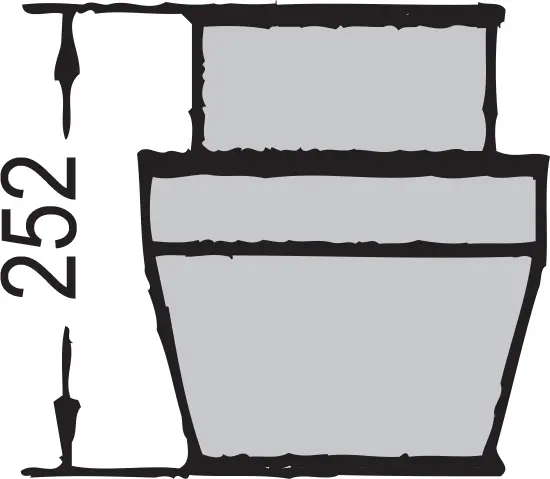

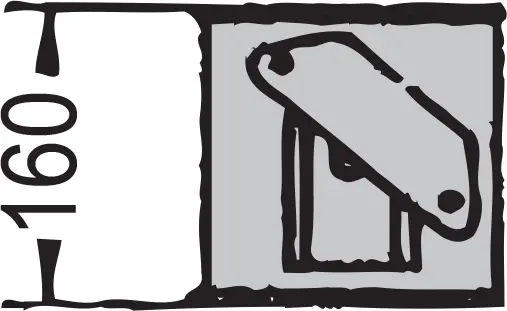

kód: ​​124 050 008

Klapka, šedá (pro výpad materiálu, může být dálkově ovládaná)

PŘECHOD

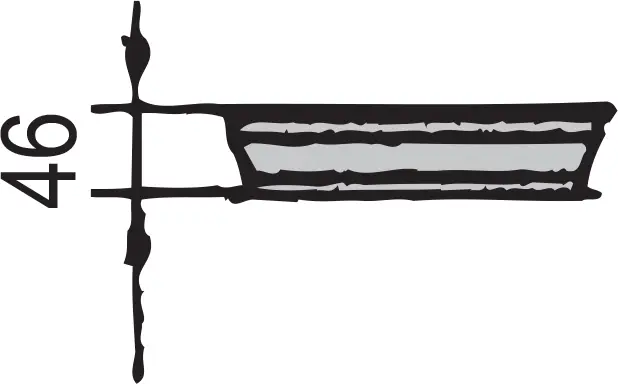

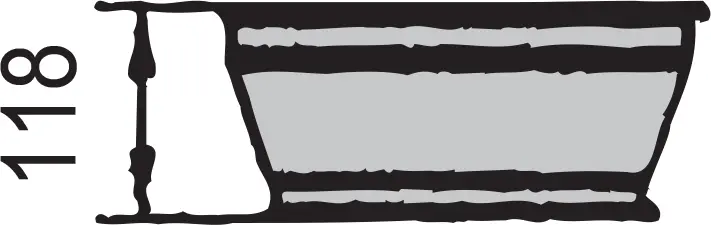

kód: ​​​​​​​​​​​​​​​121 000 367

Přechod OKD160/200, šedý

SPONY

kód: ​​​​​​​​​122 050 150

Rychloupínací spona, pozink.

kód: ​​​​​122 050 110

Spona se šroubem, šedá

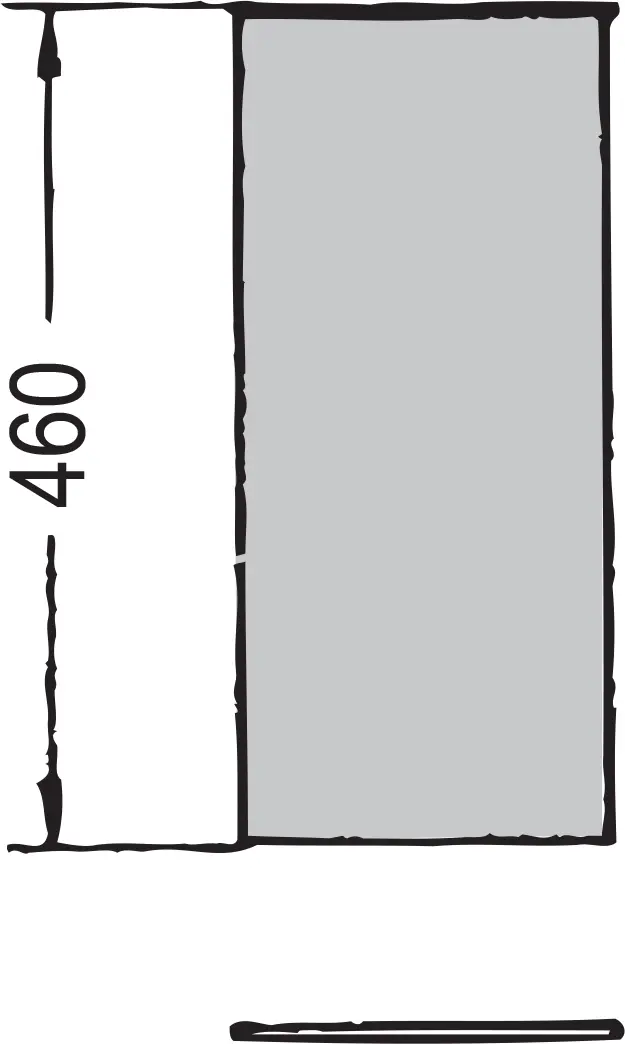

TELESKOPICKÁ TRUBKA

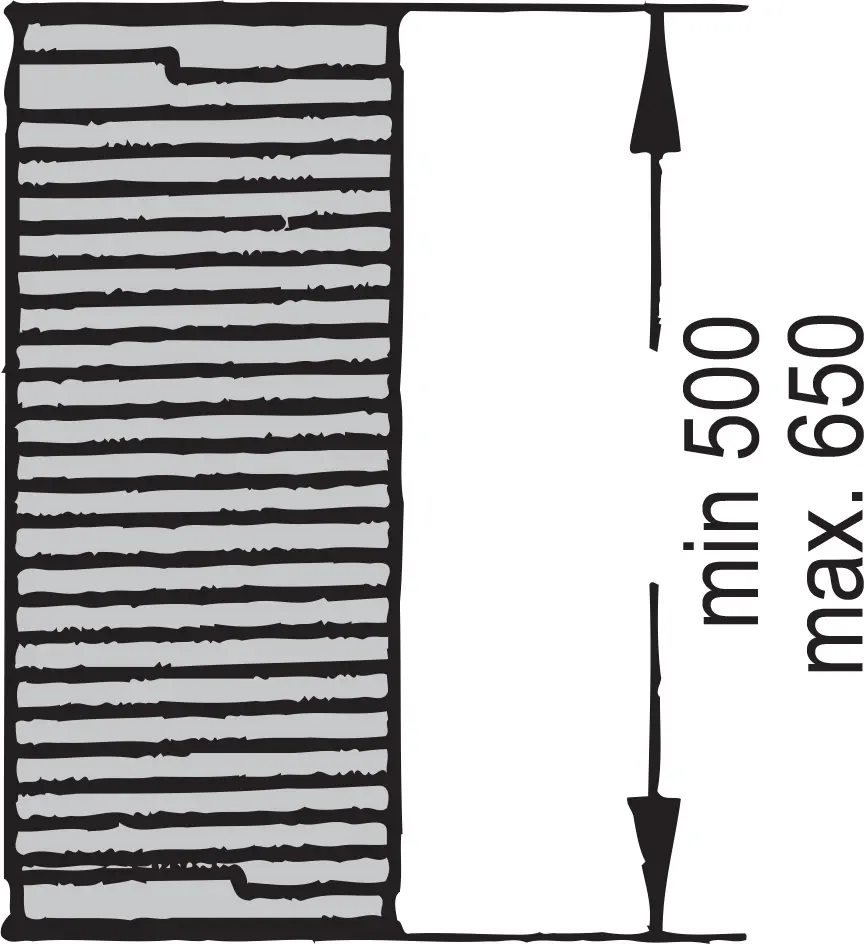

kód: ​​​​​​​​​​​122 050 132

Trubka tekleskop. L=0.5 m, šedá | Síla plechu: 2 mm

kód: ​​​​​​122 000 850

Gumový O-kroužek (těsnění)
