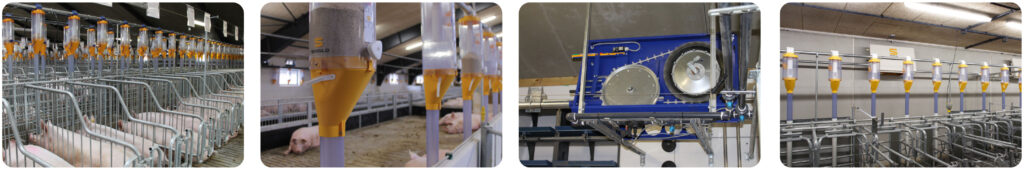

Systém suchého krmení SKIOLD TRANSPORK®

  • Průměr krmného systému je k dispozici ve velikostech od 38 do 63 mm, což odpovídá kapacitám od 300 do 2100 kg za hodinu.
  • Zásobníky jsou dostupné v několika provedeních podle potřeb a typu systému.
  • Spolehlivý systém s dlouhou životností

Pevná konstrukce dává systému bezkonkurenční kapacitu až dvojnásobnou oproti jiným systémům suchého krmení, díky čemuž je TransPork® ideální pro přívodní dopravu krmiva a podobné aplikace.

Dopravní systém TransPork® se často používá k plnění objemových dávkovacích jednotek SKIOLD nebo jako plnicí systém pro krmítka Maximat®. Pohonnou jednotku lze umístit jak na stěnu, tak na podlahu.

Systém je vybaven spínačem, který jej automaticky zastaví při nesprávném napnutí lanka, a pojistkou, která zabrání přetržení lanka v případě vniknutí cizích předmětů do krmiva.

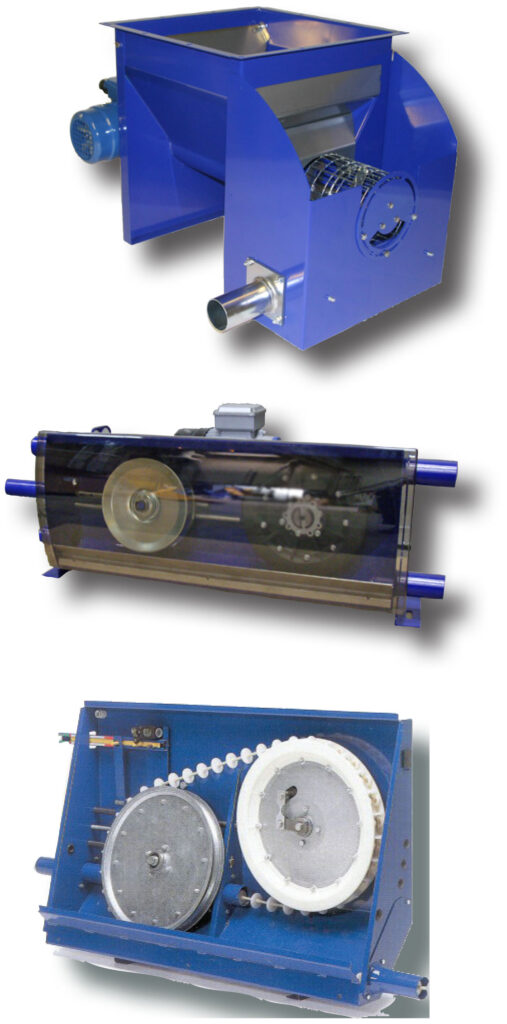

Pohonná jednotka a násypka

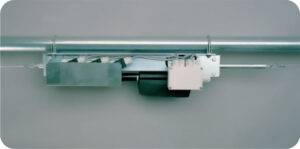

Pohonná jednotka

Pohonné kolo Transpork o velkém průměru zajišťuje bezpečný převod a minimální ohýbání lana. Pohonné kolo je vybaveno pryžovým uložením, které zajišťuje plynulý start bez trhnutí. Pohonná jednotka je reverzibilní a směr tahu lze přizpůsobit podle potřeb ve stáji. Pohonnou jednotku lze instalovat na podlahu nebo namontovat na stěnu. Pohonná jednotka má vestavěnou pojistku, která zabraňuje přetrhnutí lana v případě přetížení. Kromě toho je pohonná jednotka vybavena spínačem, který automaticky zastaví systém, pokud je lano příliš volné. Vnější indikátor ukazuje, je-li potřeba lano napnout nebo naopak zkrátit.

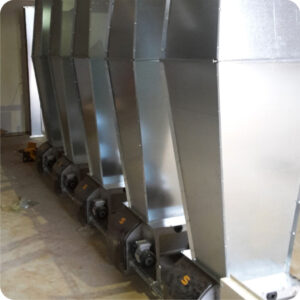

Násypka

Násypka SKIOLD má jednoduchou konstrukci z nerezové oceli, vhodnou jak pro venkovní, tak pro vnitřní montáž. Násypka může být umístěna samostatně na podlaze nebo zavěšena pod silem. Vstup je přizpůsoben pro standardní násypky, ale k dispozici jsou i speciální napojení. Množství krmiva lze snadno upravit bez použití nářadí a průběh dávkování lze sledovat skrze kontrolní okénko. Skříň násypky je samovyprazdňovací, což snižuje hromadění starého krmiva. Bezpečnostní spojka zabraňuje poškození zařízení, způsobené cizími tělesy v dávkovacím šneku. Pro separaci cizích těles lze použít také přídavný lapač kamenů. Násypka je k dispozici v motorizované verzi a verzi poháněné lanem pro TransPork 50.8 mm a v motorizované verzi pro TransPork 63.5 mm. Motorizované verze snižují zátěž lana a také umožňují řídit plnění systému.

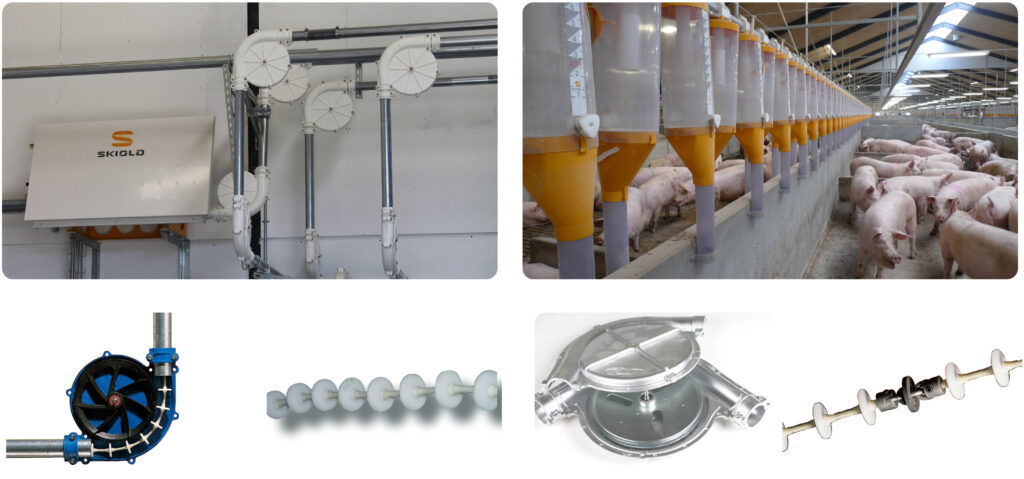

Dopravní lano

Lano je mezi disky potaženo silnou pryžovou ochrannou vrstvou. Tato vrstva zabraňuje vyschnutí oleje uvnitř lana, které tak zůstává silné a pružné a neopotřebovává se na rohových kladkách a v pohonné jednotce, jak je tomu u konkurenčních systémů. Navíc se tak do krmiva nemohou dostat případné úlomky z roztřepeného lana. Na rozdíl od tradičních systémů pohonné kolo TransPork zajišťuje, že síla tahu je stále směrována přes střed disků. To snižuje opotřebení jak disků, tak i lana.

Spojka Lana

Flexibilní spojka lana zabraňuje přetížení v místě spojení lana při průchodu rohovou kladkou a pohonnou jednotkou. Spojka lana je vyrobena ze speciálně tvrzeného materiálu a její flexibilita prodlužuje životnost lana.

Rohové kladky

Kladky TransPork jsou odlity z trvanlivého plastu a mohou být umístěny vodorovně, svisle i šikmo. Zesílené kolo kladky je vybaveno prachotěsnými
kuličkovými ložisky. Další ochranu proti vlhkosti a pronikání krmiva tvoří dva vnější kryty, které jsou sešroubovány nerezovými šrouby.

Řídící panely a objemové zásobníky

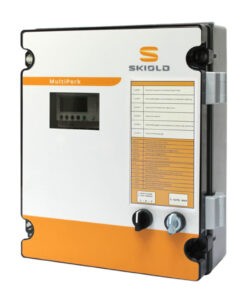

Multipork

MultiPork může ovládat několik systémů s automatickým spouštěním krmení. Systém může automaticky krmit připojené sekce až 8× denně. Zapnuté sekce jsou krmeny současně v okamžiku jejich aktivace, stejně tak jsou k dispozici i alarmové výstupy pro výpadky a překročení nastavených časů.

TransPork 0 M

TransPork 0 M je jednoduchý panel pro řízení všech typů adlibitních systémů, stejně tak jako systémů s dávkováním s manuálním vypouštěním. Tento panel v kombinaci s motorizovanou násypkou je schopen téměř vyprázdnit okruh pomocí systému dvou koncových čidel a tak zabránit spouštění zaplněného okruhu.

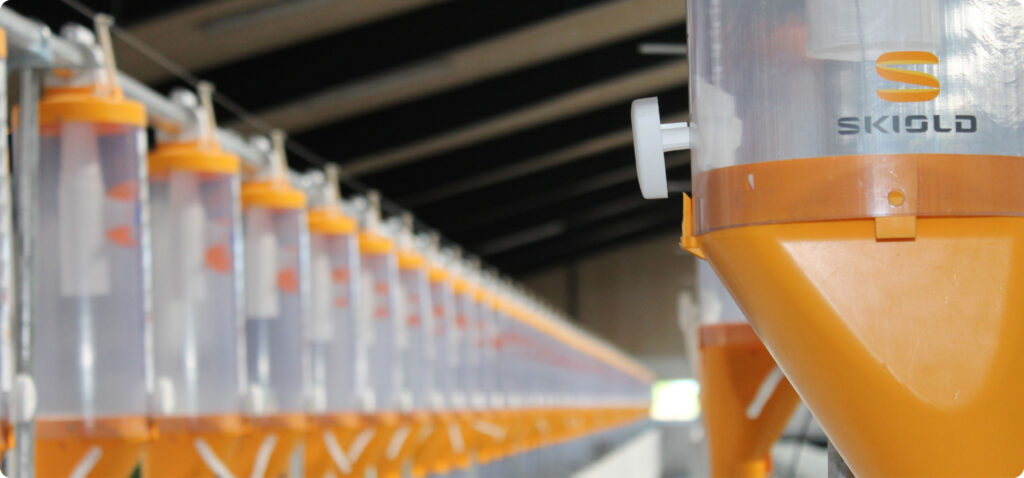

Objemové Zásobníky

Konstrukce objemového zásobníku SKIOLD je velmi stabilní, protože trubka i vedení šoupátka jsou odlity z jednoho kusu trvanlivého plastu. Objemový zásobník se snadno čistí; po odpojení struny centrálního ovládání lze snadno „vycvaknout“ zásobník krmiva od plastové trubky, čímž vznikne snadný přístup k čištění vnitřního prostoru zásobníku. Množství krmiva se nastavuje pomocí teleskopické trubky s možností ovládání i z obslužné uličky. Asymetrické dno zásobníku zajišťuje, že se zde netvoří klenby v krmivu a také umožňuje montáž zásobníků pro krmení ve dvojitých řadách proti sobě. Zásobník je vybaven šoupátkem pro odstavení prázdných kotců. Objemový zásobník má také spodní klapku se zajištěním, což umožňuje zastavit dávkování, aniž by bylo potřeba odpojit zásobník od centrálního ovládání. Zásobník je připraven na odsypávané krmení a fázové krmení.

SKIOLD TransPork® Fázové krmení

PROČ FÁZOVÉ KRMENÍ?

Požadavky na ochranu našeho životního prostředí budou v budoucnu kladeny na mnoho výrobních oblastí – také zemědělství se bude setkávat s novými požadavky. Snížení emisí dusíku a fosforu z kejdy je už nyní předmětem zájmu v několika zemích Evropy. Pokud je možno obsah N a P v kejdě kontrolovat (snížit) přes krmení, lze na stejnou plochu chovat více zvířat. Výsledkem je lepší celková ekonomika provozu spolu s lepší ochrannou životního prostředí. Snížení dusíku a fosforu v kejdě je dosahováno přizpůsobením krmiva potřebám prasat během růstového období. Toto vyžaduje krmení pomocí dvou nebo více směsí ve výkrmu. V praxi lze tohoto docílit instalací více krmných systémů ve stejné stáji nebo stěhováním zvířat do různých sekcí během růstového období. Obě řešení jsou drahá a nepraktická. Nyní SKIOLD nabízí optimální řešení.

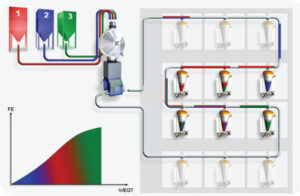

FÁZOVÉ KRMENÍ

Se systémem TransPork Phase 3 lze vykrmovat až tři různé směsi jedním potrubím. Třetí směs může být také tvořena směsí prv ních dvou – o její složení se automaticky stará řídící jednotka. Mezi plněními zásobníků různými směsmi je potrubí vyprázdněné. Tak je zajištěno, že v potrubí nedochází promíchání směsí. Systém je řízen jednotkou TransPork Phase 3, která zajišťuje všechny nezbytných funkcí v moderních chovech prasat.

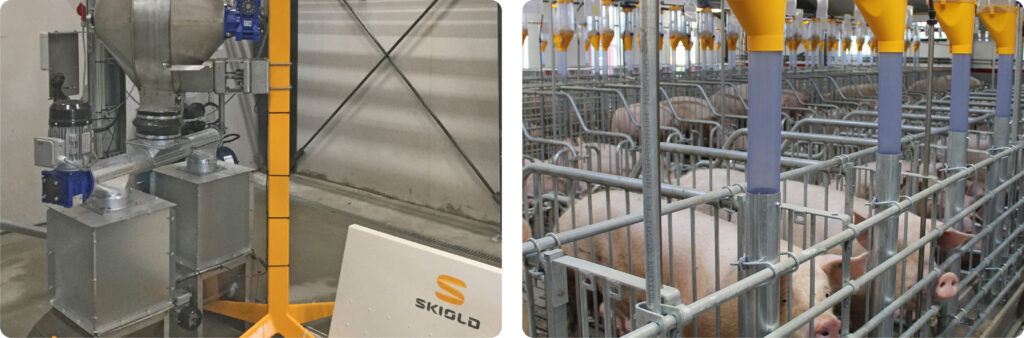

Přepadové násypky

Před startem nového krmení lze zbylé krmivo vyprázdnit z potrubí do malé přepadové násypky. Otvírání a zavírání této násypky zajišťují automatická šoupata 24V. Při každém startu je nejprve vyprázdněna přepadová násypka a až poté je krmivo odebíráno ze sila.

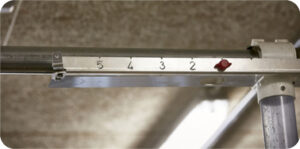

Šoupátko pro fázové krmení

Výpad krmiva je vybaven dlouhým šoupátkem z nerezové oceli. Šoupátko
je nastavitelné do 3 poloh v závislosti na typu dávkované směsi. Štítek na
krmné trubce jasně indikuje zvolený typ krmiva.

TransPork® Control Phase 3

Řídící jednotka monitoruje všechny funkce a veškerá nastavení jsou řízena odtud. Je možné zadat až 40 časů rozběhu. Na displeji se zobrazují dostupné informace, alarmy a případná přerušení provozu. Ovládání je logické, uživatelsky příjemné a splňuje přísné požadavky EU.

Změna směsi

Motor zajišťuje nastavení šoupátka pro správnou krmnou směs.

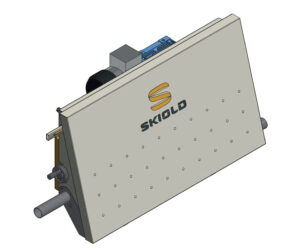

Pohonná jednotka TransPork®

  • Lanový dopravník Transpork lze použít pro dopravu materiálů o
  • průměru až 5 mm a délce max. 10 mm.
  • Dopravník není vhodný pro dopravu tvrdých pelet (např. pelet z
  • cukrové řepy).
  • Povrchová úprava: Vypalovaná barva

Balení obsahuje tyto součásti:

  • 1 vstupní trubka
  • 1 výstupní trubka
  • 1 kompletní spojku lana
  • 1 montážní přípravek
  • 1 sadu šroubů vč. 2 střižných pojistek
  • 2 spojka trubky

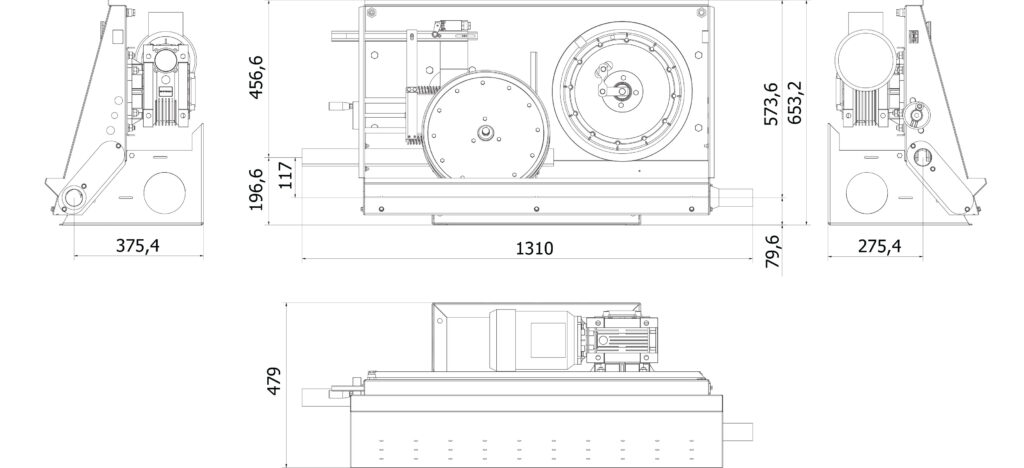

Technické údaje pohonné jednotky TransPork®

Údaje/Položka č.

140131050875

140131050876 MK 2

140131050812 MK 2

Průměr trubky/ motor

Ø50,8mm/0,75kW

Ø60mm/0,75kW

Ø60mm/1,1kW

Přívodní napětí

3x230V/3x400V

3x230V/3x400V

3x230V/3x400V

Frekvence

50Hz

50Hz

50Hz

Otáčky motoru

900 ot/min.

900 ot/min.

1400 ot/min.

Proud při 3x230V

3,6A

3,6A

4,7A

Proud při 3x400V

2,1A

2,1A

2,7A

Převodový poměr

50:1

50:1

50:1

Lineární rychlost

22 m/min

24 m/min

34 m/min

Obsah potrubí při 60% zaplnění

0,90 l/m

1,45 l/m

1,45 l/m

Výkonnost při 60% zaplnění

až do 1200 l/hod

až do 1900 l/hod

až do 3000 l/hod

Maximální převedená délka potrubí

POHONNÉ JEDNOTKY/TRANSPORK

Granule

Šrot

Pohonná jednotka Ø50,8mm/22/0,75kW

425 m

500 m

Pohonná jednotka Ø60mm/24/0,75kW

360 m

450 m

Pohonná jednotka Ø60mm/34/1,1kW

300 m

350 m

Poznámka: Zařízení Transpork/MiniPork může být použito pro dopravu materiálů o průměru do 5mm, délka nesmí přesáhnout 10mm.Zařízení nelze doporučit pro dopravu řepných nebo jiných tvrdých granulí.

Max. délka dopravního lana je 350 m z důvodu schopnosti napínání na řídící jednotce.

Typická hustota: Šrot = 0,55 kg/liter, Granule = 0,7 kg/liter

Pozor: Výkonnost se u šrotovaného krmiva může velmi lišit v závislosti na vlastnostech výchozích surovin.
