Vzduchové předčističky Kongskilde
Předčištění snižuje náklady na sušení a přispívá k bezpečnému skladování a dobré prodejnosti sklizně.
Již od roku 1949 dánská firma Kongskilde vyvíjí a vyrábí stroje pro pneumatickou dopravu zrnitých materiálů a dnes patří k nejvýznamnějším výrobcům jak nasávacích, tak tlačných pneumatických dopravníků na světě.
Již brzy po svém založení uvedla tato firma na celosvětový trh i předčističky fungující na aspiračním principu – v současnosti nabízí 4 modely s výkonností od 12 do 60 tun za hodinu, které jsou vhodné jak k zástavbě do posklizňových linek se sušárnami, tak do jednoduchých transportních systémů.
Kromě předčističek řady KF má KONGSKILDE ve výrobním sortimentu i čističku KDC 4000, která kombinuje čištění na otáčejících se válcových a kónických sítech s čištěním vzduchovým.
Předčističky KF 12, KF 20/40/60 – použití, instalace
Předčističky se používají pro odloučení lehkých nečistot z obilí, kukuřice, hrachu, bobů a podobných plodin. Zařízení lze snadno umístit tak, aby obilí procházelo předčističkou jak při příjmu, tak po sušení i při expedici ze skladu. Umístění předčističky je závislé na dopravním systému.
Předčistička, elektromotorem poháněný ventilátor a klapka regulace vzduchu jsou samostatné prvky.
Ventilátor a klapka regulace vzduchu mohou být umístěny na libovolném místě dopravních potrubí. Klapka regulace vzduchu by však měla být umístěna tak, aby bylo možné ji snadno seřizovat, např. v blízkosti prachového cyklónu, kde je nejlépe vidět výsledek procesu předčištění.

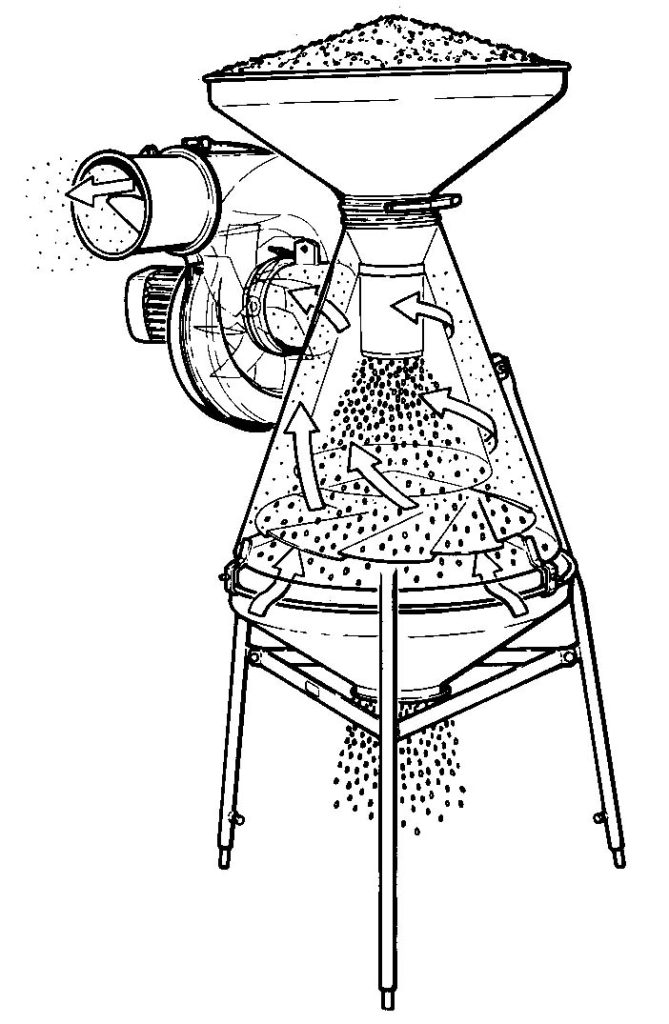

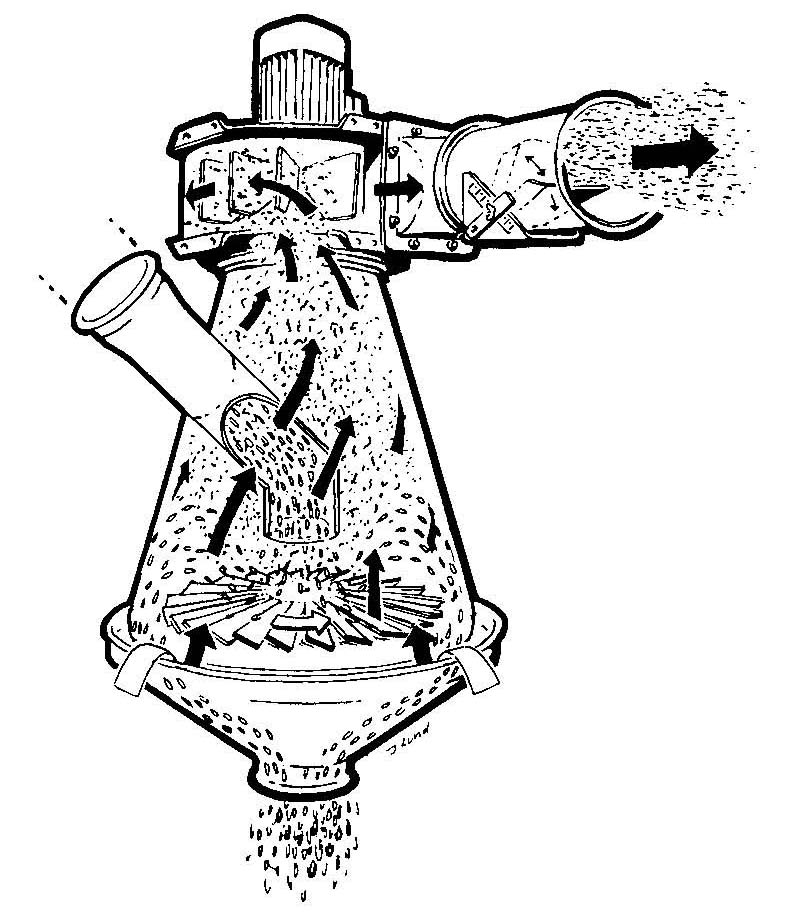

Princip práce
Všechny předčističky KONGSKILDE řady KF funguji na principu aspirace. Nevyčištěné obilí vlastní vahou propadává předčističkou, a to proti proudu vzduchu (vytvářenému ventilátorem), který naopak proudí zdola nahoru. Tento proud vzduchu s sebou unáší lehké nečistoty do potrubí, které se obvykle zakončuje prachovým cyklónem; vyčištěné obilí pak vypadává spodním výpadem.

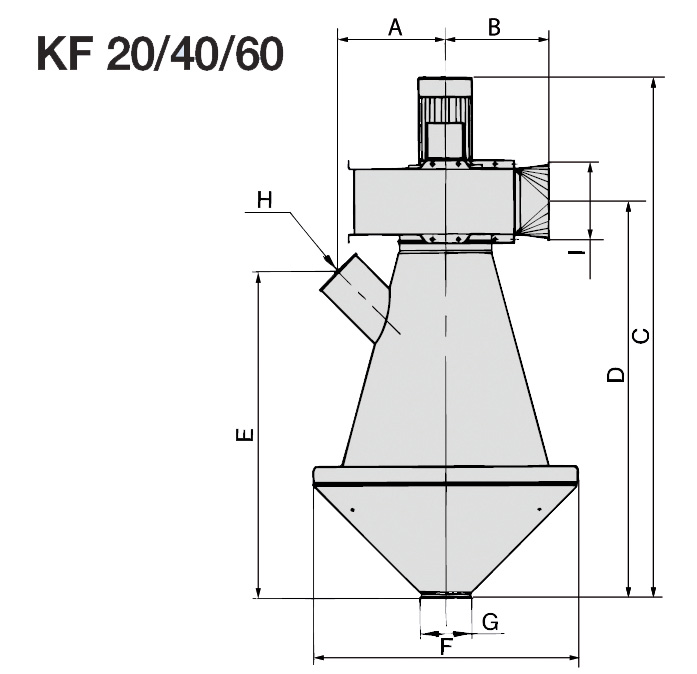

Rozměry předčističek KONGSKILDE (mm)
|
KF 20 |
KF 40 |
KF 60 | |
|
A |
315 |
440 |
440 |
|
B |
291 |
420 |
420 |
|
C |
1330 |
2119 |
2297 |
|
D |
1015 |
1612 |
1773 |
|
E |
830 |
1330 |
1491 |
|
F |
Ø 730 |
Ø 1080 |
Ø 1202 |
|
G |
OK 160 |
OK 200 |
OK 200 |
|
H |
OK 160 |
OK 200 |
OK 200 |
|
I |
OK 200 |
Ø 300 |
Ø 300 |
|

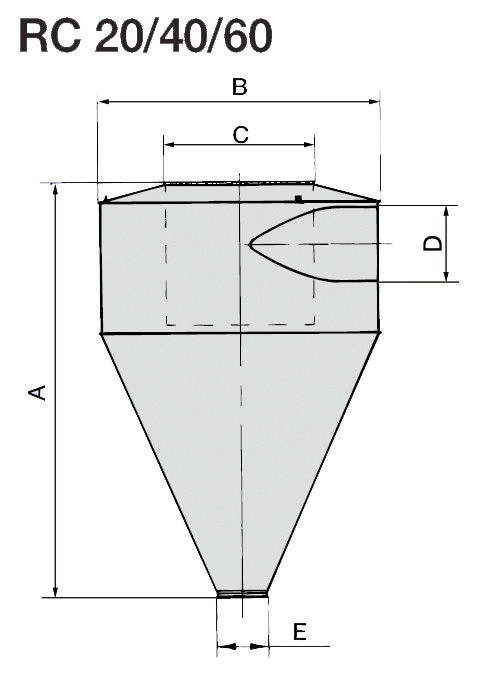

RC 20 |
RC 40 / 60 | |
|
A |
1223 |
1688 |
|
B |
Ø 754 |
Ø 1148 |
|
C |
Ø 400 |
Ø 600 |
|
D |
OK 200 |
OK 300 |
|
E |
OK 160 |
OK 200 |
Příslušenství
|
KF 12 |
KF 20 |
KF 40 / 60 |
|
Potrubí OK 160 |
Potrubí OK 200 |
Potrubí Ø 300 |
|
Stojan |
Stojan |
Stojan |
|
Cyklón |
Cyklón |
Cyklón* |
*KF 60 vyžaduje 2 cyklóny
Technická data
|
KF 12 |
KF 20 |
KF 40 |
KF 60 | |
|
Max. výkonnost (ječmen) t/h |
12 |
20 |
40 |
60 |
|
Výkon motoru, kW (PS) |
0,75 ( 1,0 ) |
1,5 ( 2,0 ) |
5,5 ( 7,5 ) |
7,5 ( 10 ) |
|
Otáčky motoru 1/min |
3000 |
3 000 |
3 000 |
3 000 |
|
Množství vzduchu m3 /h |
1 300 |
2 400 |
3 000 |
4 700 |
|
Hmotnost (vč. motoru), kg |
75 |
105 |
250 |
260 |
|
Max. doporučená délka potrubí |
25 m (OK 160) |
15 m (OK 200) |
15 m (Ø 300) |
15 m (Ø 300) |
*) vodorovné potrubí vč. 2 kolen 90° a 1ks cyklónu (delší potrubí může být příčinou horšího odloučení lehkých částic)
