Pneumatická doprava / Odsávání / Ventilace

Jak se zorientovat ve značení velikosti potrubí OK?

Potrubí o průměru 100 mm

OK 100

Potrubí o průměru 160 mm

OK 160

Potrubí o průměru 200 mm

OK 200

Potrubí pro odsávání a ventilaci o průměru 100 mm

OK 100

Vnější průměr: 100 mm

SPONY

kód: 122 040 165

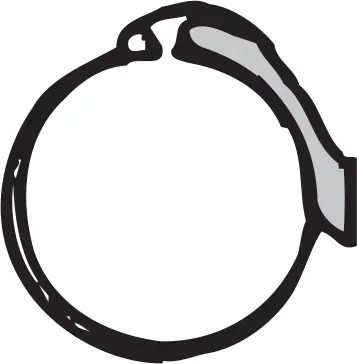

Rychloupínací spona, pozinkovaná

TRUBKY

kód: ​122 040 119

Trubka L: 0,3 m, pozink. | Síla plechu: 0,75 mm

kód: ​​​​122 040 118

Trubka L: 0,6 m, pozink. | Síla plechu: 0,75 mm

kód: ​​​122 040 117

Trubka L: 1,0 m, pozink. | Síla plechu: 0,75 mm

kód: ​​​​122 040 116

Trubka L: 2,0 m, pozink. | Síla plechu: 0,75 mm

TELESKOPICKÁ TRUBKA

kód: ​​122 040 172

Trubka teleskop L: 0,3 m, pozink. | Síla plechu: 0,75 mm

kód: ​​​122 040 018

Gumový kroužek

KOLENA

kód: ​122 040 124

Koleno 30°, šedé | ​Síla plechu vnitřní/vnější stěna: 1,0/1,0 mm

kód: ​​​​122 040 122

Koleno 45°, šedé | ​Síla plechu vnitřní/vnější stěna: 1,0/1,0 mm

kód: ​​​122 040 120

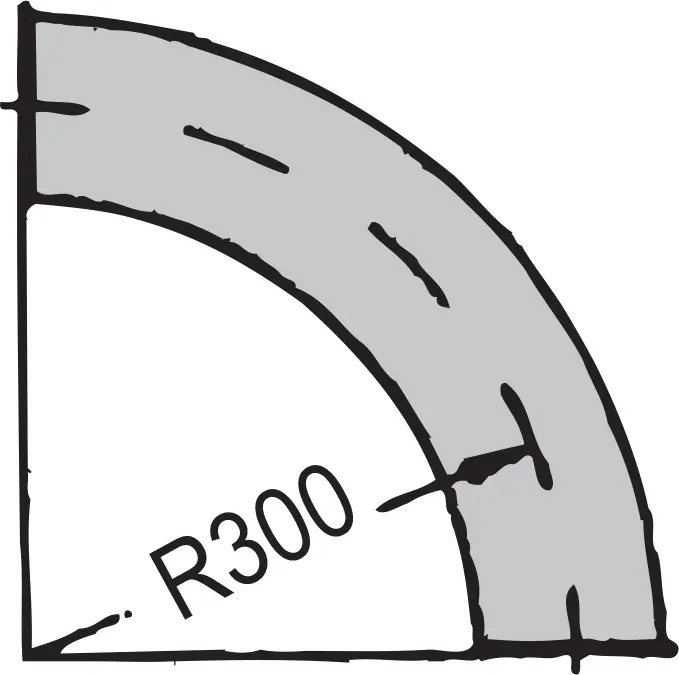

Koleno 90°, šedé | ​Síla plechu vnitřní/vnější stěna: 1,0/1,0 mm

ROZBOČOVAČ

kód: ​​​122 040 132

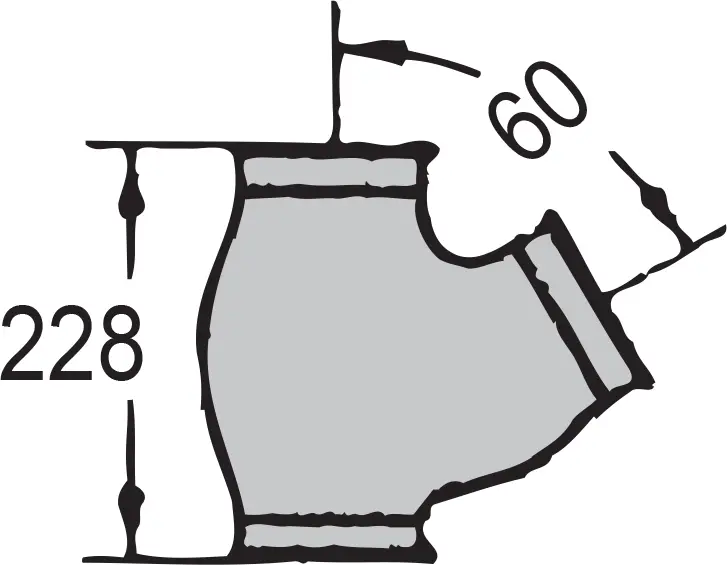

Dvoucestný rozbočovač 60°, šedý

ODBOČKA

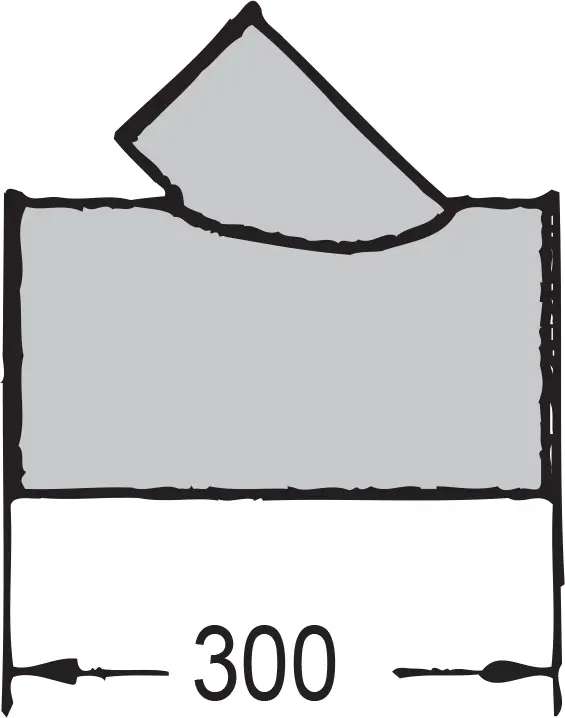

kód: ​​131 025 052

Odbočka 45°, šedá OK160/100/160

DRŽÁK POTRUBÍ

kód: ​​​122 040 174

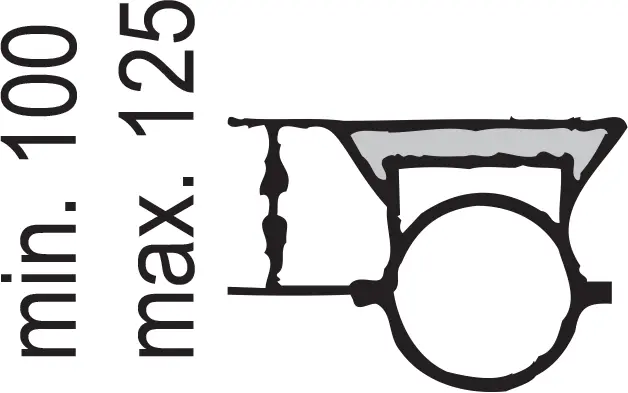

Držák potrubí, pozink

kód: ​​​​131 025 094

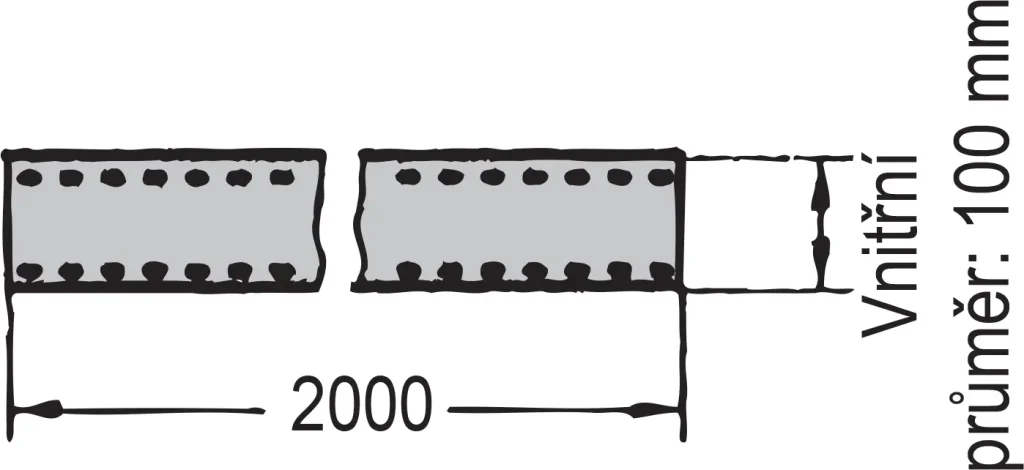

Prodloužení držáku potrubí, pozink. L=2 m, lze zkrátit dle potřeby

KLAPKA

kód: ​​​​131 025 048

Klapka, šedá

kód: ​​​​​131 025 050

Gumový O-kroužek

PŘECHOD

kód: ​​​​​122 000 308

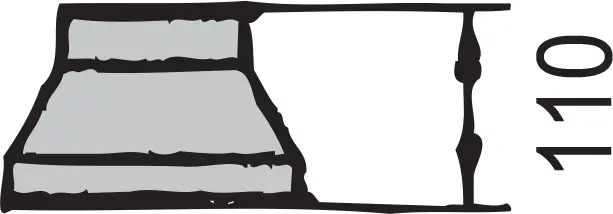

Přechod OK100/160, šedý

PŘÍRUBA

kód: ​​​​​​122 040 131

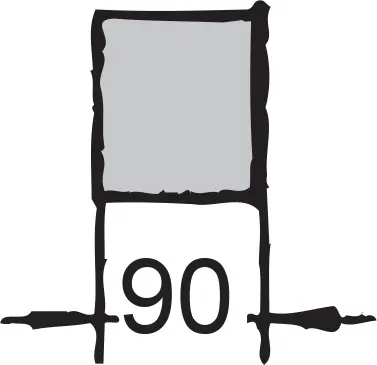

OK100 příruba, pozink

GUMOVÁ OBJÍMKA

kód: ​​​​​​​122 040 041

Gumová objímka (pro utěsnění spoje OK100)

TLUMIČ

kód: ​​​​​125 500 551

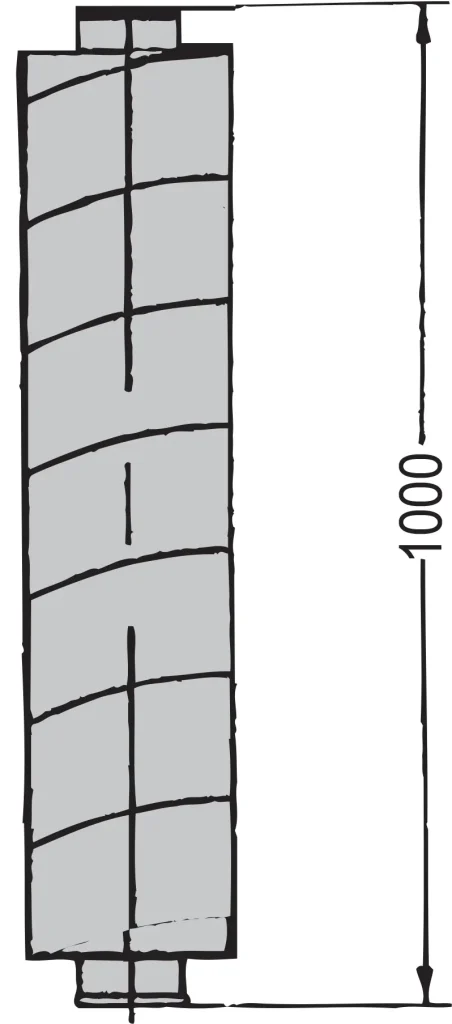

Tlumič L: 1,0 m, pozink. Tlumičem nesmí procházet dopravovaný materiál - pouze vzduch!

kód: ​​​​​​ 125 500 525

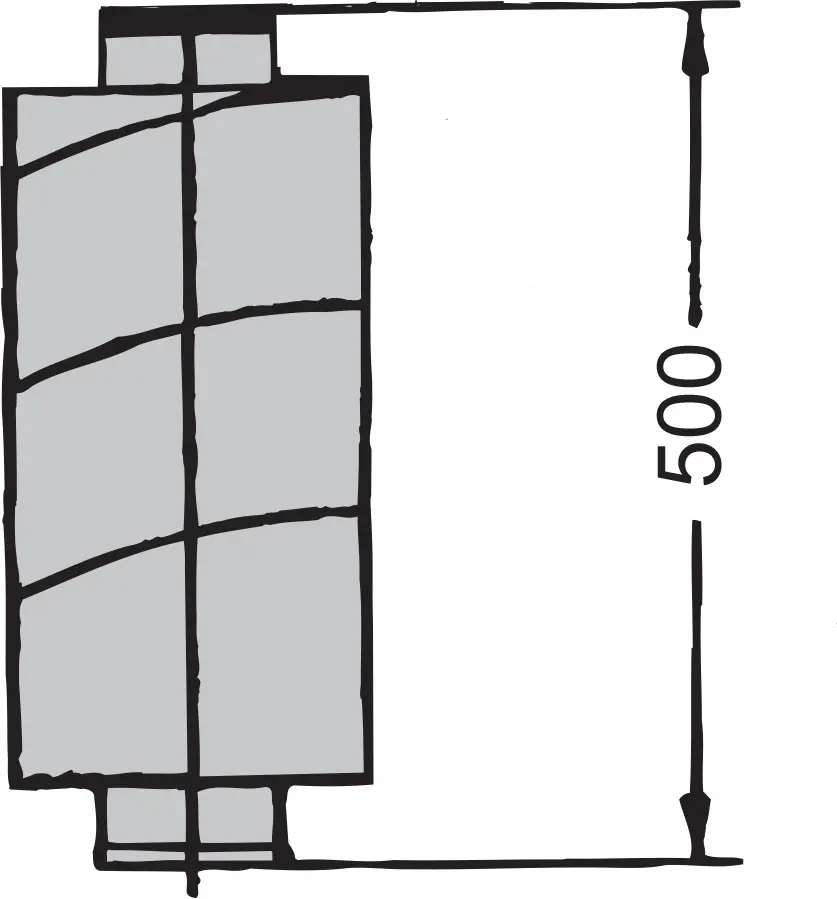

Tlumič L: 0,5 m, pozink. Tlumičem nesmí procházet dopravovaný materiál - pouze vzduch!

OK 160

Vnější průměr: 160 mm

SPONY

kód: ​​​​​​​122 000 800

Rychloupínací spona, pozinkovaná

kód: ​​​​​​ ​​122 000 193

Spona se šroubem, pozink.

kód: ​​​​​​​​122 000 648

Rychloupínací spona, pozinkovaná

TRUBKY

kód: ​​​​​​122 010 011

Trubka L: 0,06 m, šedá | Síla plechu: 0,9 mm

kód: ​​​​​​ ​122 010 010

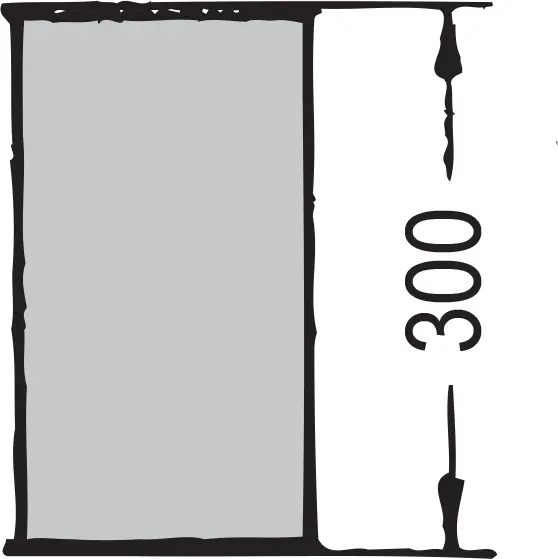

Trubka L: 0,3 m, pozink. | Síla plechu: 0,9 mm

kód: ​​​​​​ ​​122 010 008

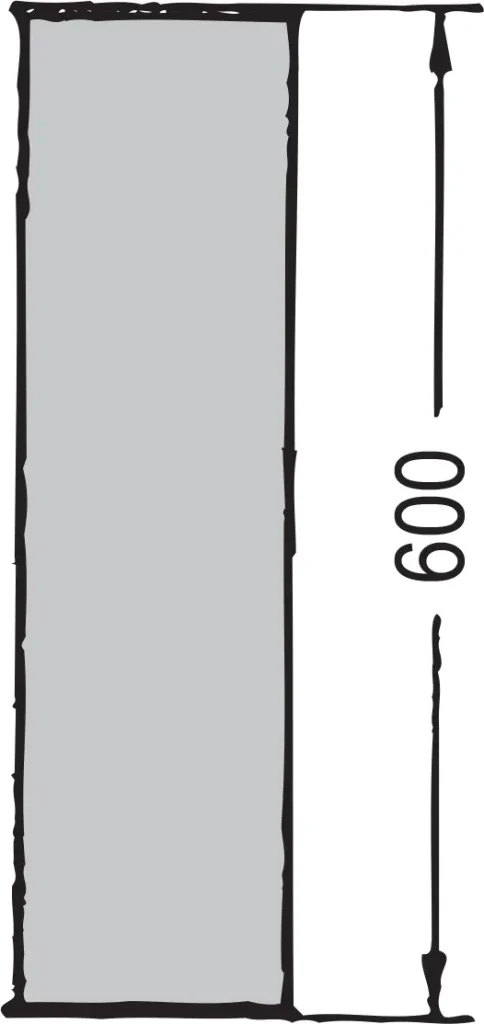

Trubka L: 0,6 m, pozink. | Síla plechu: 0,9 mm

kód: ​​​​​​ ​​​122 010 007

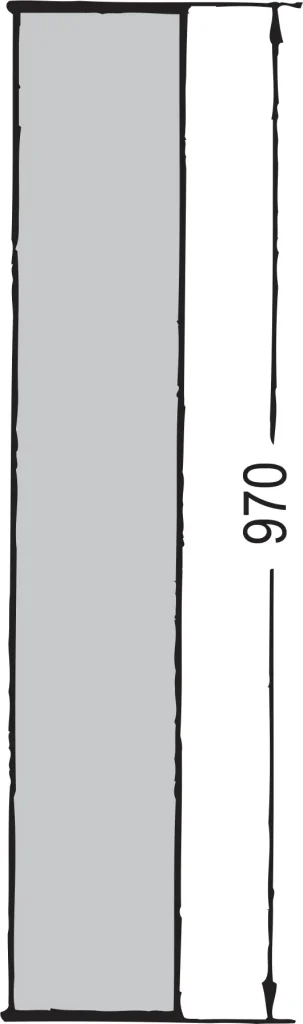

Trubka L: 1,0 m, pozink. | Síla plechu: 0,9 mm

kód: ​​​​​​ ​​​​122 010 006

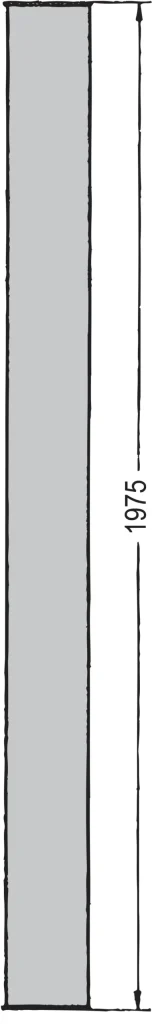

Trubka L: 2,0 m, pozink. | Síla plechu: 0,9 mm

kód: ​​​​​​ ​​​​​122 010 076

Trubka L: 3,0 m, pozink. | Síla plechu: 0,9 mm

TELESKOPICKÉ ​TRUBKY

kód: ​​​​​​​122 000 681

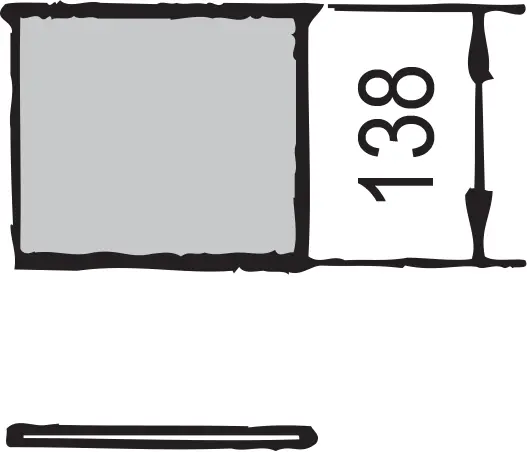

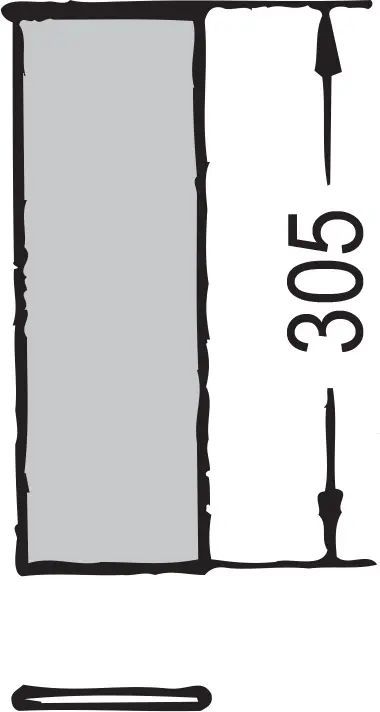

Trubka teleskop. L: 0,1 m, pozink. | Síla plechu: 0,9 mm

kód: ​​​​​​ ​​122 000 680

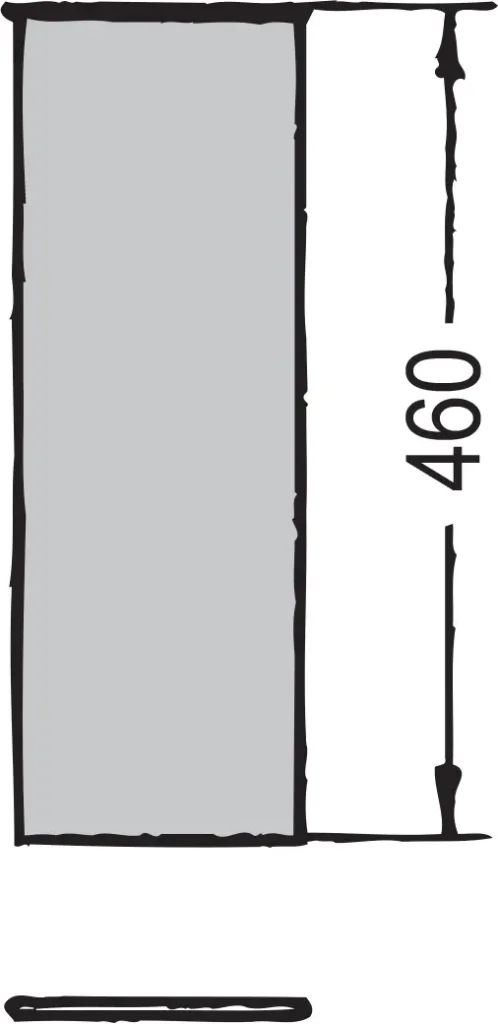

Trubka teleskop. L: 0,5 m, pozink. | Síla plechu: 0,9 mm

kód: ​​​​​​ ​​​122 000 132

Gumový O-kroužek

KOLENA

kód: ​​​​​​​122 020 140

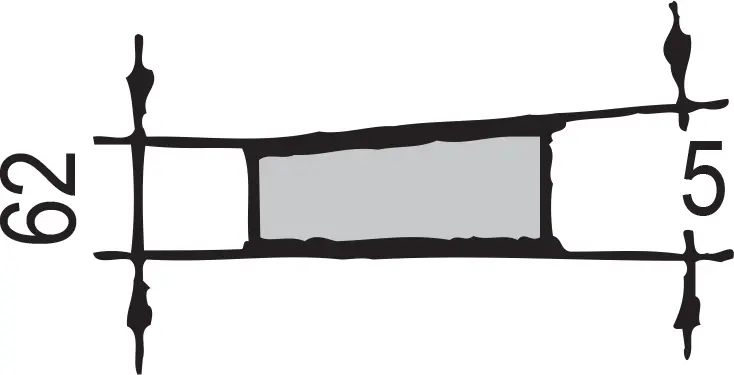

Koleno 5°, šedé | Síla plechu vnitřní/vnější stěna: 1,0/1,5 mm

kód: ​​​​​​ ​​122 020 118

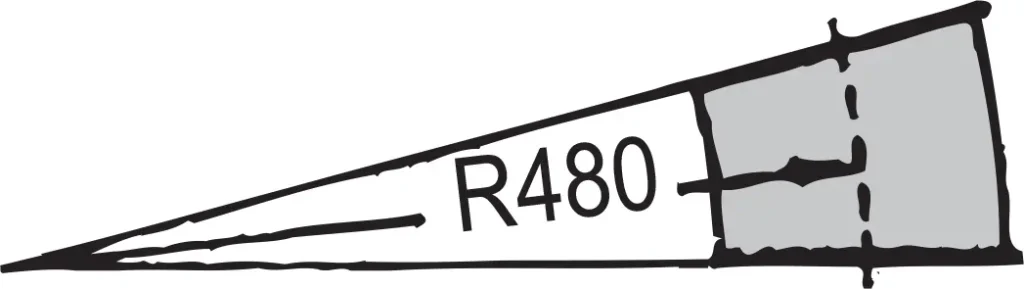

Koleno 15°, šedé | Síla plechu vnitřní/vnější stěna: 1,0/1,5 mm

kód: ​​​​​​ ​​​122 020 113

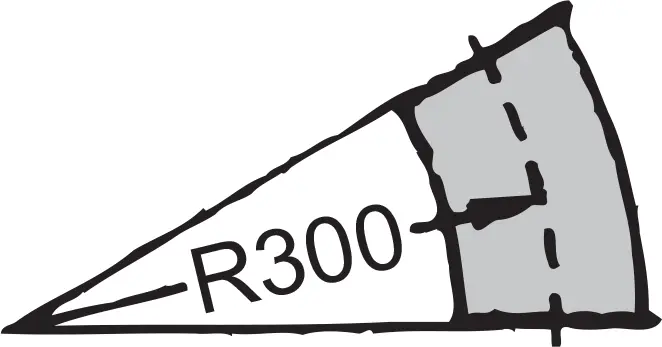

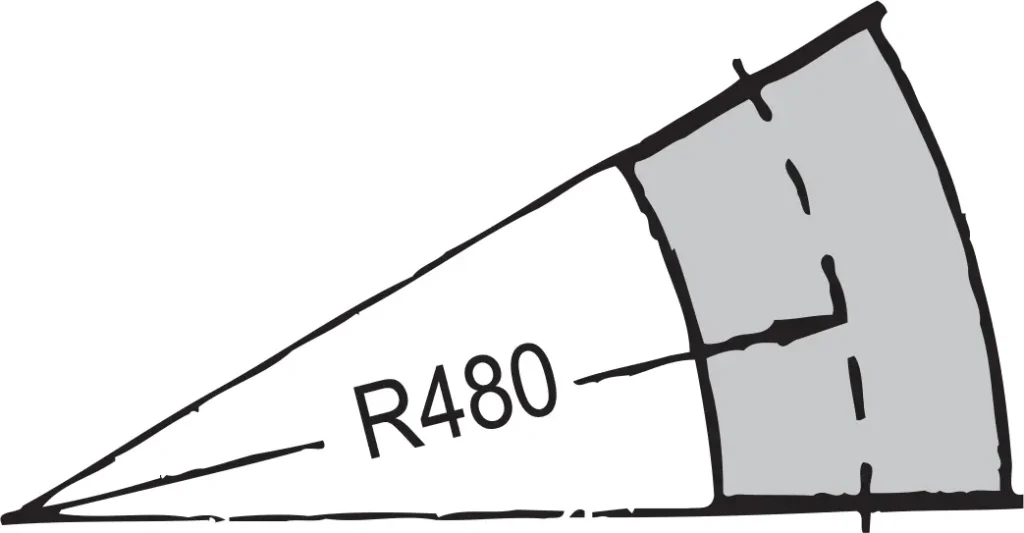

Koleno 30°, šedé | Síla plechu vnitřní/vnější stěna: 1,0/1,5 mm

kód: ​​​​​​ ​​​​​122 020 108

Koleno 45°, šedé | Síla plechu vnitřní/vnější stěna: 1,0/1,5 mm

kód: ​​​​​​ ​​​​​122 020 103

Koleno 60°, šedé | Síla plechu vnitřní/vnější stěna: 1,0/1,5 mm

kód: ​​​​​​ ​​​​​​122 020 096

Koleno 90°, šedé | Síla plechu vnitřní/vnější stěna: 1,0/1,5 mm

kód: ​​​​​​ ​​​​​​122 020 094

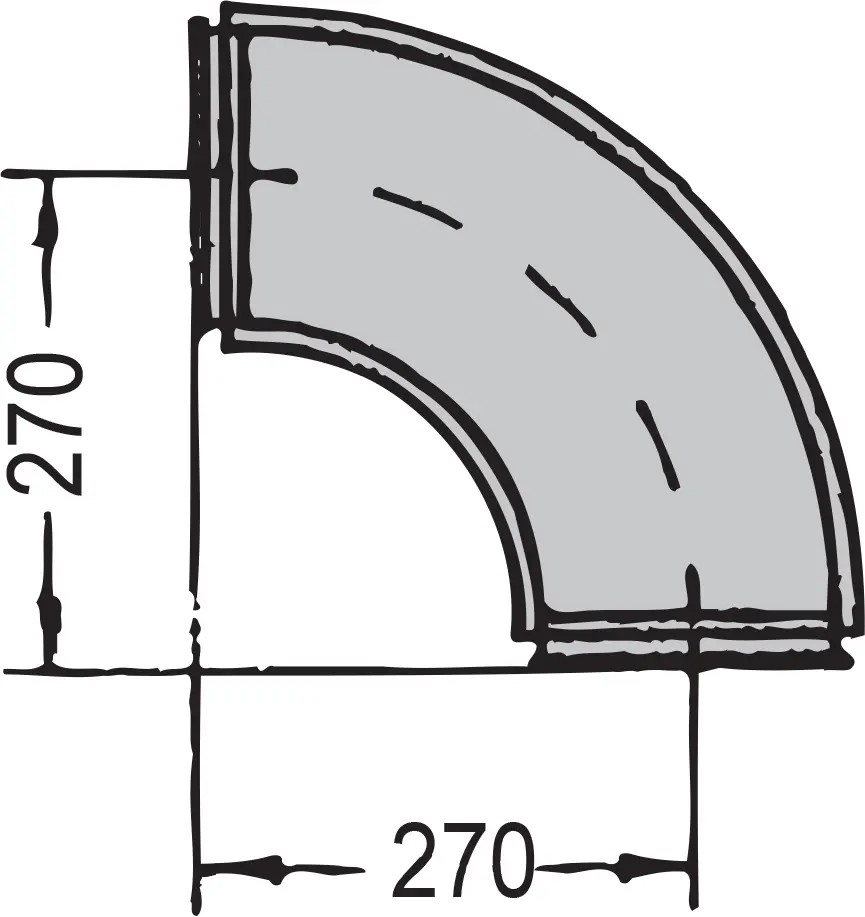

Koleno 90°, šedé | ​R = 240 (pouze pro vzduch!). Síla plechu: 1 mm

ROZBOČOVAČE

kód: ​​​​​​​​122 000 690

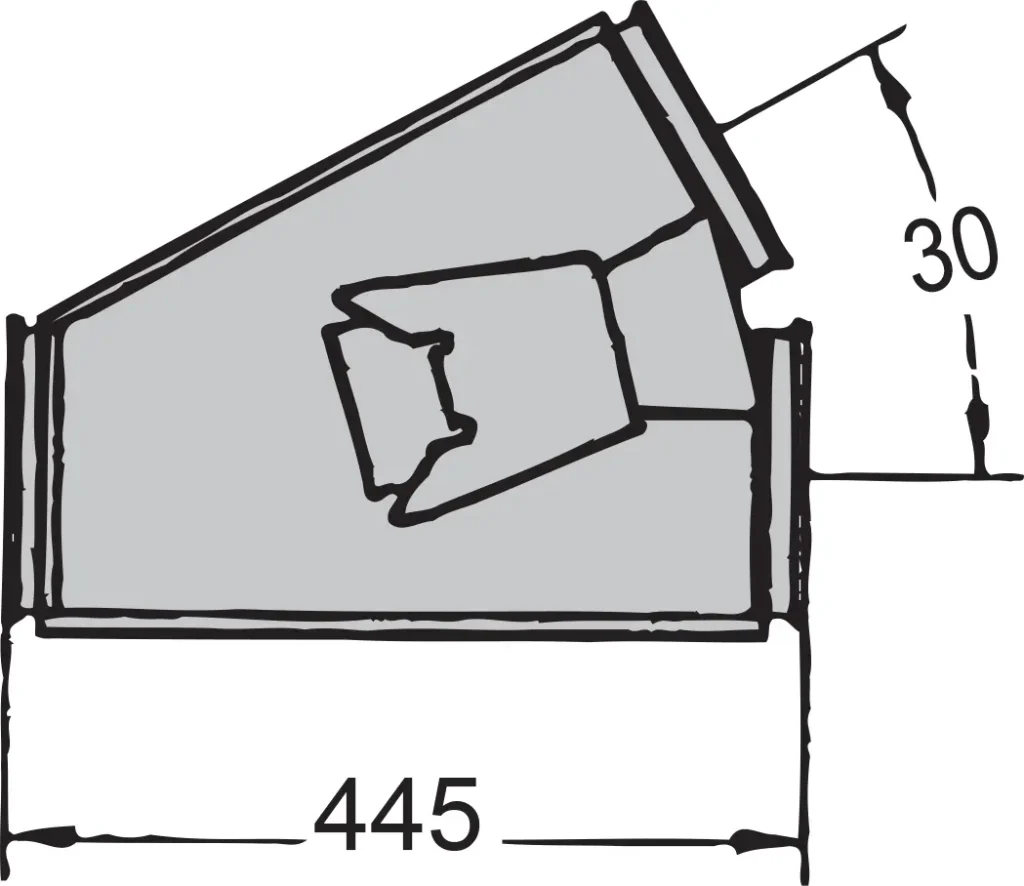

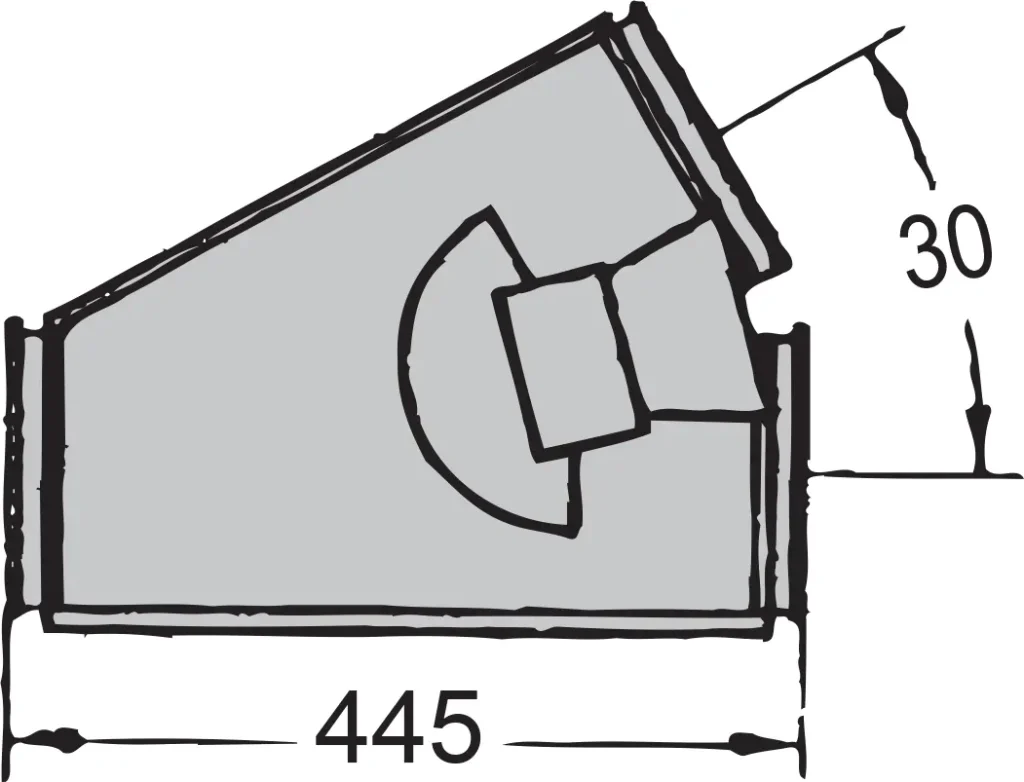

Dvoucestný rozbočovač 30°

kód: ​​​​​​ ​​​122 000 697

Dvoucestný rozbočovač 30°, šedý Pneumaticky ovládaný, bez vzduch. válce

kód: ​​​​​​ ​​​​122 000 639

Vzduchový válec pro dvoucestný rozbočovač 30°

ODBOČKY

kód: ​​​​​​​​122 000 461

Odbočka 90° (3× OK160), šedá

kód: ​122 000 323

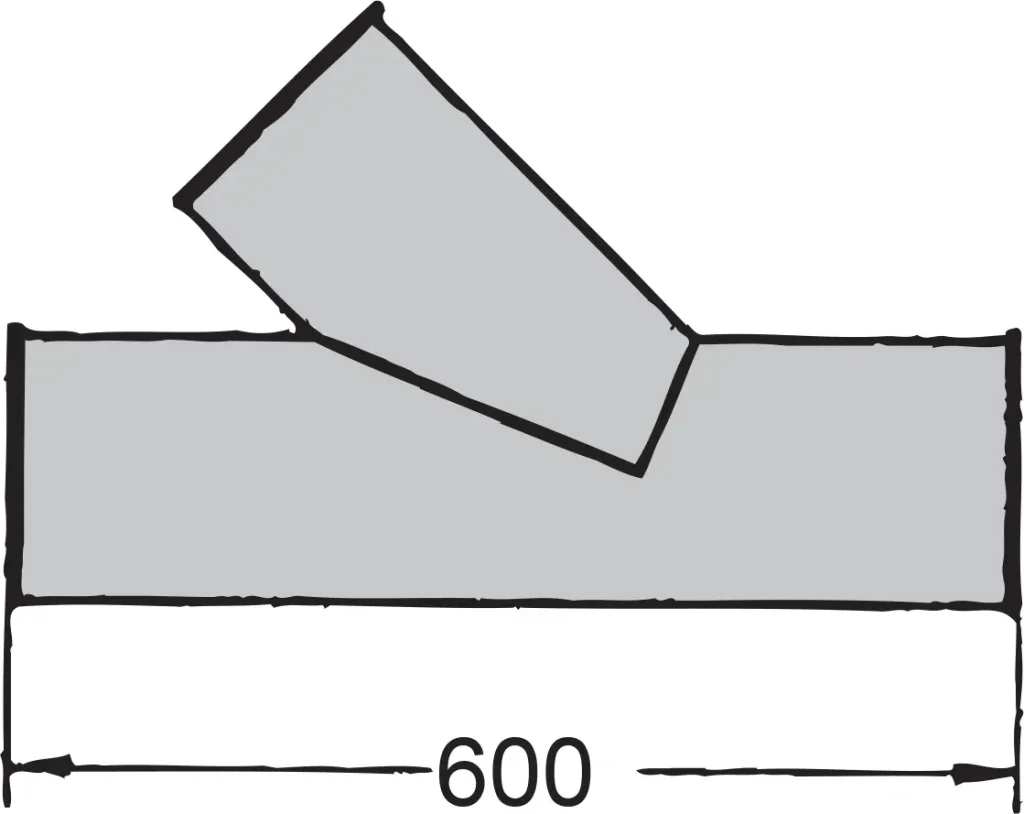

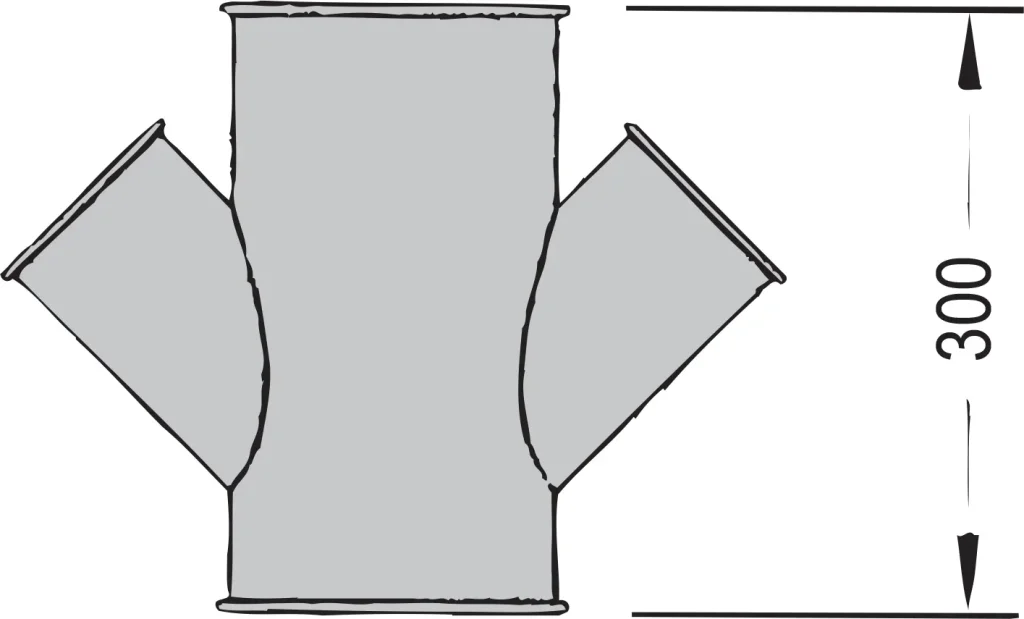

Odbočka 45° (3× OK160), šedá

kód: ​​​​​​ ​​​​131 025 052

Odbočka 45° (2× OK160 + 1× OK100), šedá

kód: ​122 000 805

Odbočka 45° (2× OK160 + 2× OK100), šedá

DRŽÁKY POTRUBÍ

kód: ​​​​​​​​​122 000 702

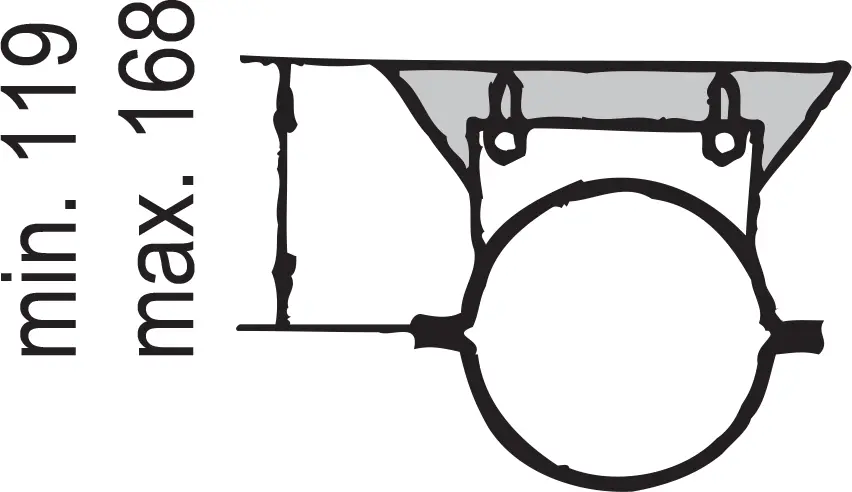

Držák potrubí, šedý

kód: ​​122 000 360

Držák potrubí, pozink

kód: ​​​​​​ ​​​​​131 025 055

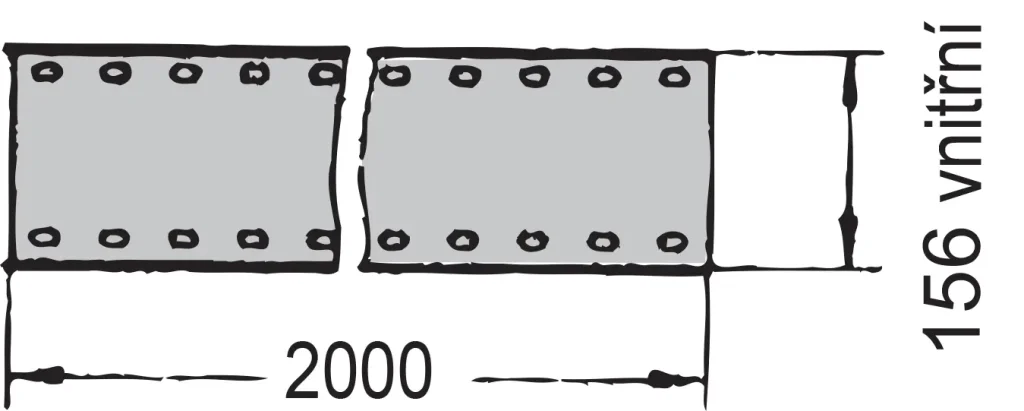

Prodloužení držáku potrubí, pozink. L=2 m, lze zkrátit dle potřeby

kód: ​​122 000 705

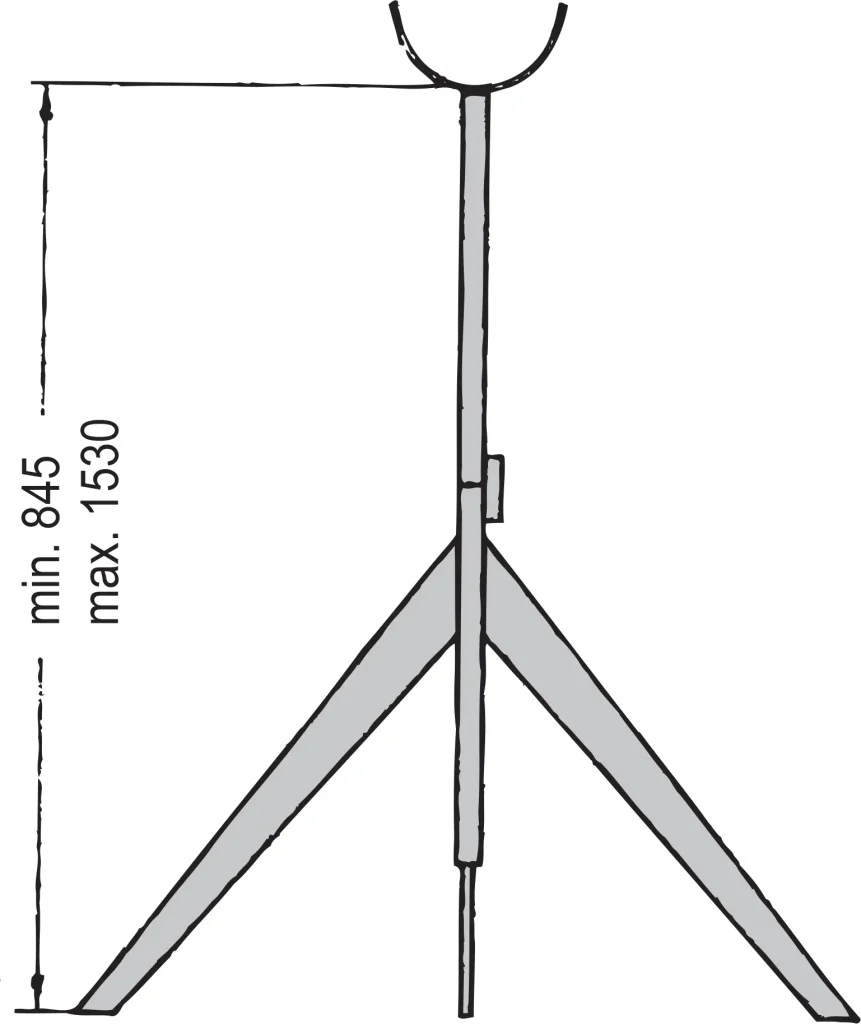

Podpěra potrubí, šedá

KLAPKA

kód: ​​​​​​​​122 000 853

Klapka regulace vzduchu (pro FRL10)

PŘECHODY

kód: ​​​​​​​​​​122 000 308

Přechod OK100/160, šedý

kód: ​​​122 000 003

OK160 přechod se čtvercovou přírubou, šedý

kód: ​​​​​​ ​​​​​​122 000 873

OK160 přechod se čtvercovou přírubou, šedý

kód: ​​​121 000 549

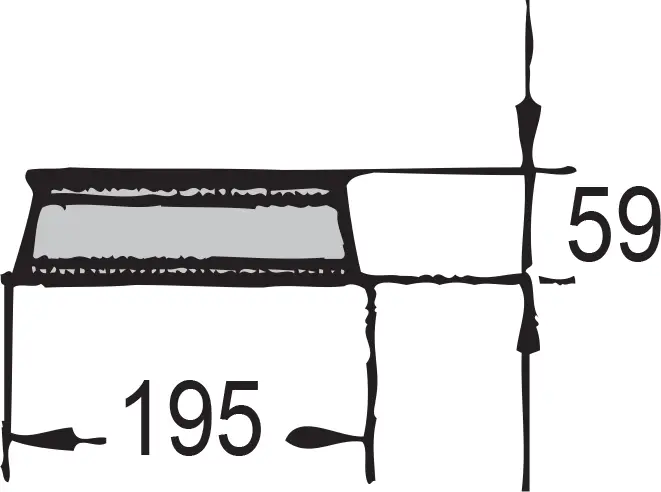

Přechod s přírubou, šedý

NAVAŘOVACÍ PŘÍRUBY

kód: ​​​​​122 000 592

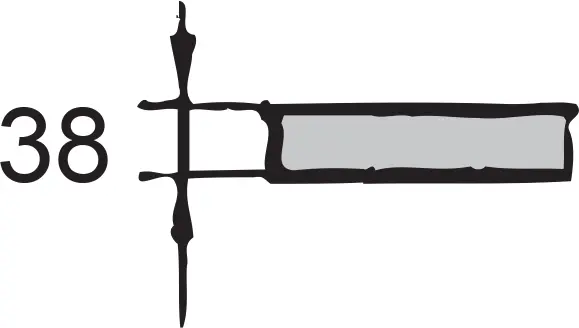

OK160 navařovací příruba, bez barvy, síla plechu 1 mm

kód: ​122 020 054

OK160 navařovací příruba, bez barvy, síla plechu 2 mm

VÝFUKOVÁ HLAVA

kód: ​​​​​​​​​122 000 688

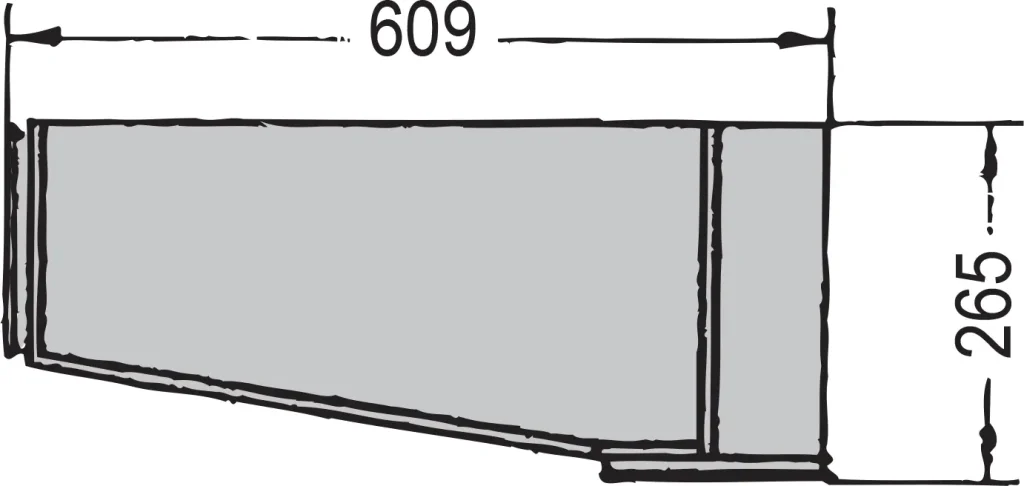

Výfuková hlava, pozink.

DEFLEKTOR

kód: ​​​​​​​​​​​122 000 684

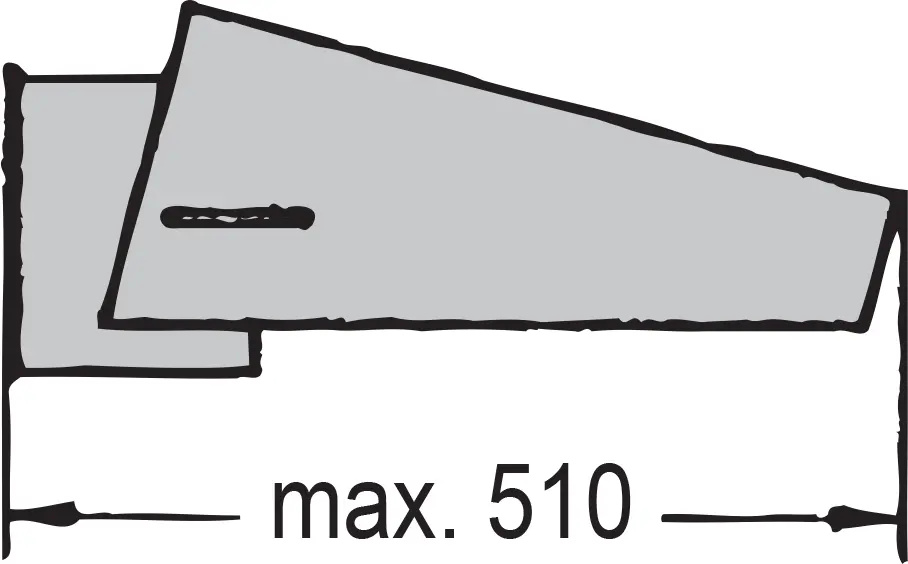

Deflektor, šedý

CYKLÓNY

kód: ​​​​​​122 000 698

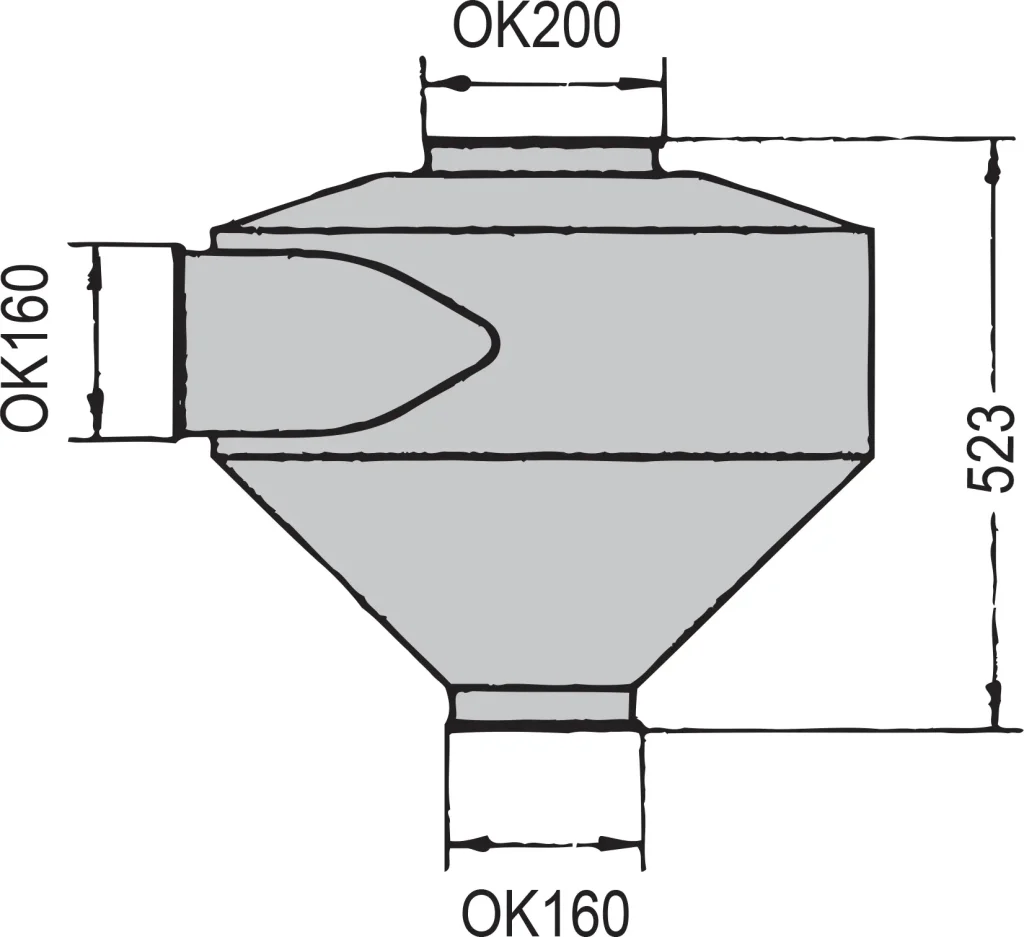

UC cyklón, pozink. (výstupní cyklón)

kód: ​​131 000 047

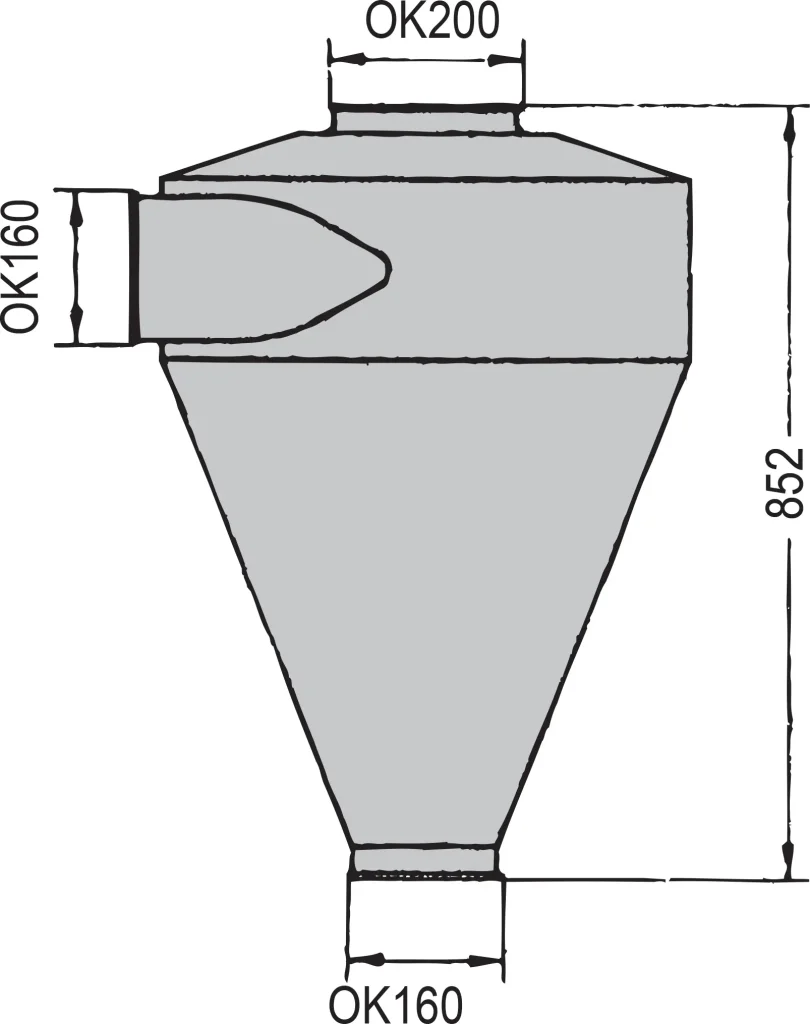

RC cyklón, pozink. (prachový cyklón)

OCELOVÁ HADICE

kód: ​​​​​​​​​​​​121 000 639

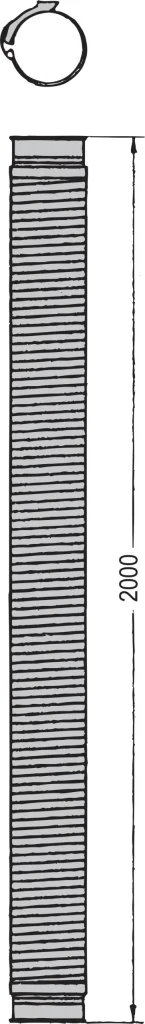

Ocelová sací hadice (s rychloupínacími sponami)

Poznámky a doporučení: Ocelové i polyuretanové sací hadice se používají POUZE v sací cestě dopravníků řady SUC. Při jejich použití ve výtlačné cestě klesá dopravní výkonnost až
o 60-70 % .

Pro vzduchovou dopravu materiálu důrazně doporučujeme používat trubky a kolena v zesíleném provedení, tj. OKR. To je sice o něco dražší než potrubí OK, jeho životnost je však podstatně delší.

POLYURETANOVÉ SACÍ HADICE

kód: ​​​​​​​121 000 645

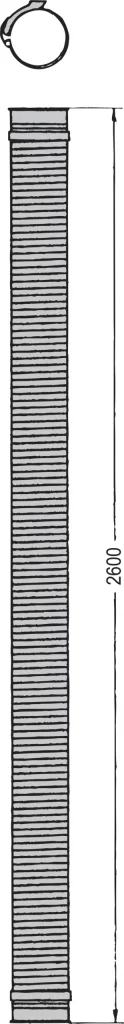

Polyuretanové sací hadice s rychloupínacími sponami, délka: 2600

kód: ​​​121 000 650

Polyuretanové sací hadice s rychloupínacími sponami, délka: 3800

GUMOVÁ OBJÍMKA

kód: ​​​​​​​​​​​​122 001 001

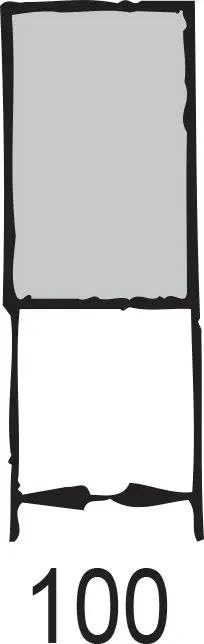

Gumová objímka (pro utěsnění spoje OK160)

TLUMIČ

kód: ​​​​​​​​125 500 544

Tlumič, pozink., délka: 500. Tlumičem nesmí procházet dopravovaný materiál - pouze vzduch!

kód: ​​​​125 500 552

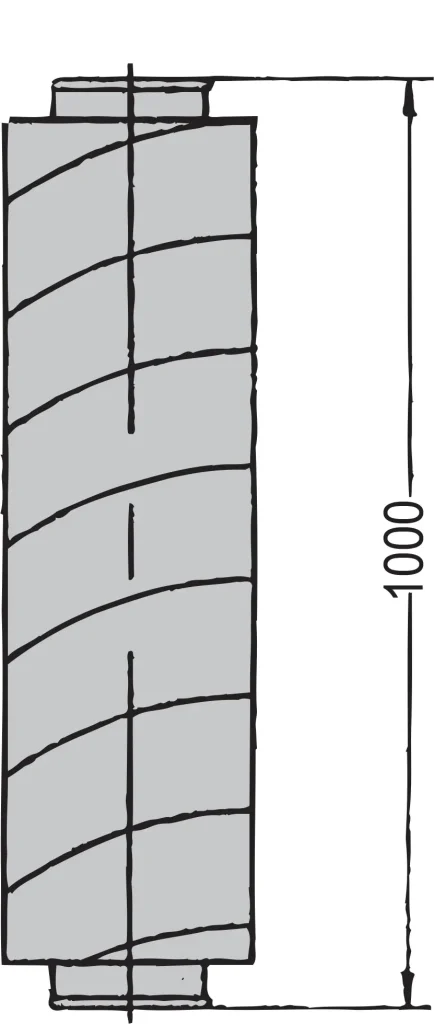

Tlumič, pozink., délka: 1000. Tlumičem nesmí procházet dopravovaný materiál - pouze vzduch!

Upozornění: Potrubí OK200 se používá pouze pro dopravu lehkých nečistot a odvod vzduchu, ne pro dopravu materiálu!
