Pneumatická doprava – zesílené potrubí

OKR 160

Vnější průměr: 160 mm

SPONY

kód: ​​​​​​​122 000 800

Rychloupínací spona, pozinkovaná

kód: ​​​​​​ ​​122 000 193

Spona se šroubem, pozink.

kód: ​​​​​​​​122 000 648

Rychloupínací spona, pozinkovaná

TRUBKY

kód: ​​​​​​ ​​122 010 043

Trubka L: 0,3 m, pozink. | Síla plechu: 1,25 mm

kód: ​​​​​​ ​​​122 010 042

Trubka L: 0,6 m, pozink. | Síla plechu: 1,25 mm

kód: ​​​​​​ ​​​​122 010 041

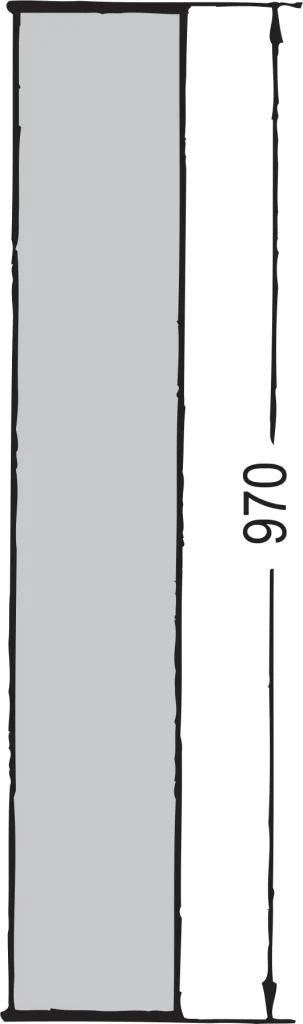

Trubka L: 1,0 m, pozink. | Síla plechu: 1,25 mm

kód: ​​​​​​ ​​​​​122 010 040

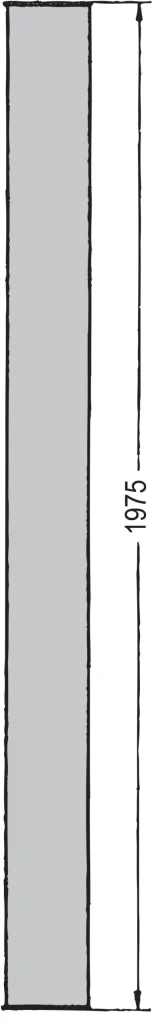

Trubka L: 2,0 m, pozink. | Síla plechu: 1,25 mm

kód: ​​​​​​ ​​​​​​122 010 079

Trubka L: 3,0 m, pozink. | Síla plechu: 1,25 mm

TELESKOPICKÉ ​TRUBKY

kód: ​​​​​​ ​​​122 000 694

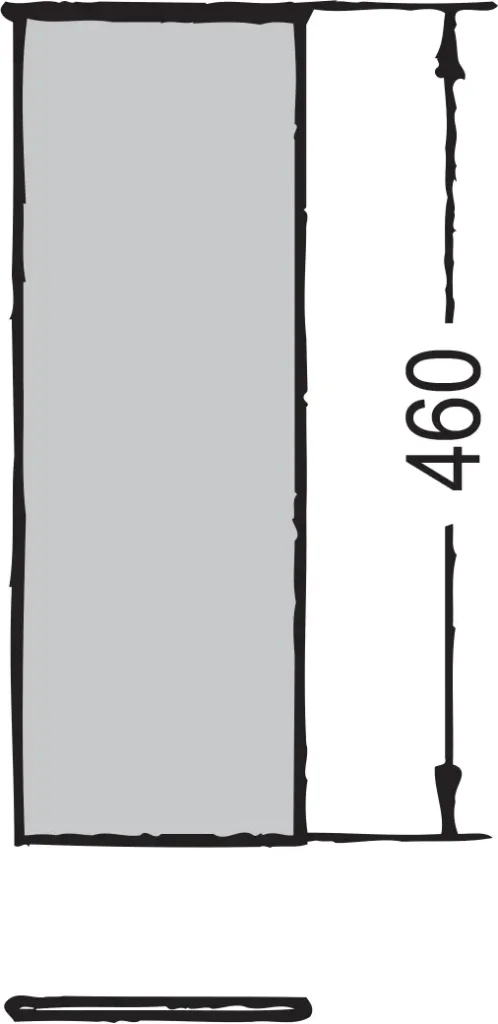

Trubka teleskop. L: 0,5 m, pozink. | Síla plechu: 1,25 mm

kód: ​​​​​​ ​​​122 000 132

Gumový O-kroužek

KOLENA

kód: ​​​​​​ ​​​122 020 137

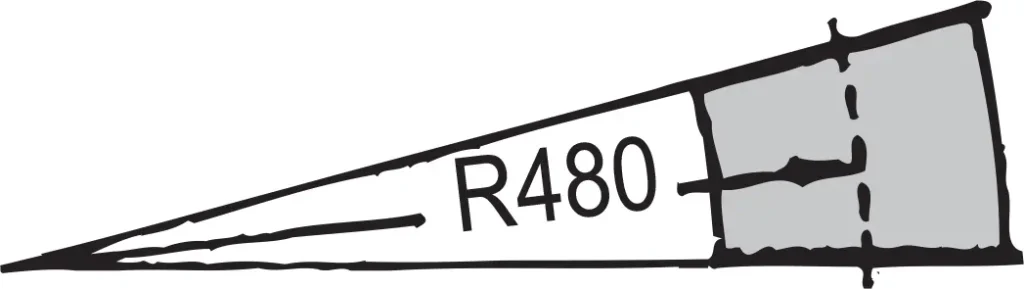

Koleno 15°, šedé | ​Síla plechu vnitřní/vnější stěna: 1,0/2,5 mm

kód: ​​​​​​ ​​​​122 020 134

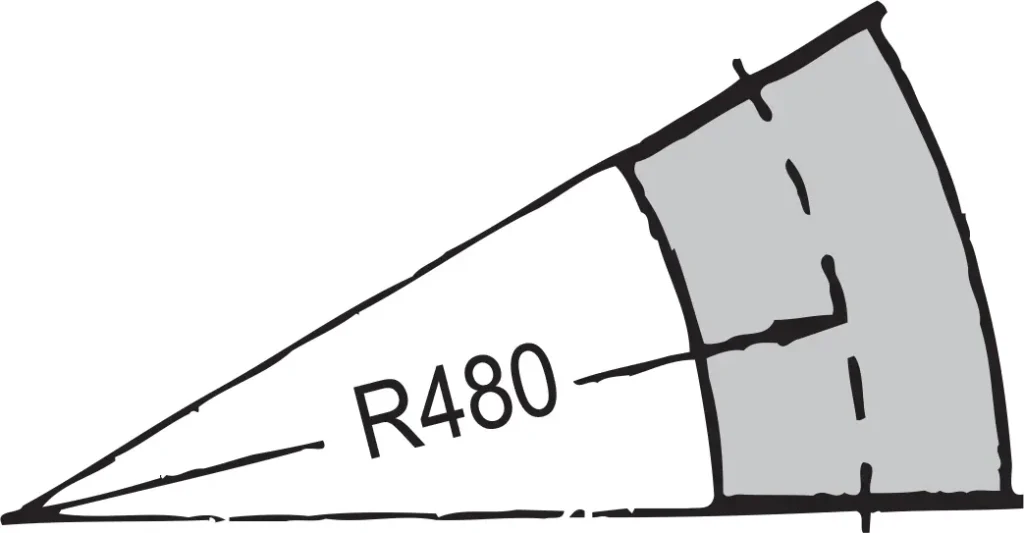

Koleno 30°, šedé | ​Síla plechu vnitřní/vnější stěna: 1,0/2,5 mm

kód: ​​​​​​ ​​​​​​122 020 131

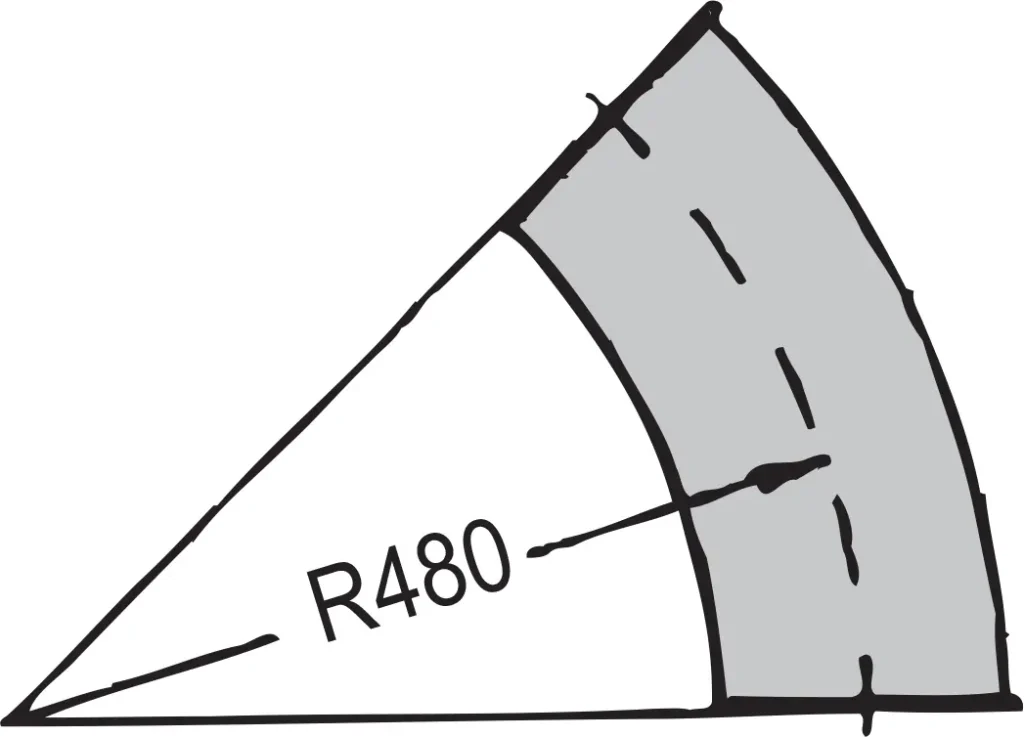

Koleno 45°, šedé | ​Síla plechu vnitřní/vnější stěna: 1,0/2,5 mm

kód: ​​​​​​ ​​​​​​122 020 128

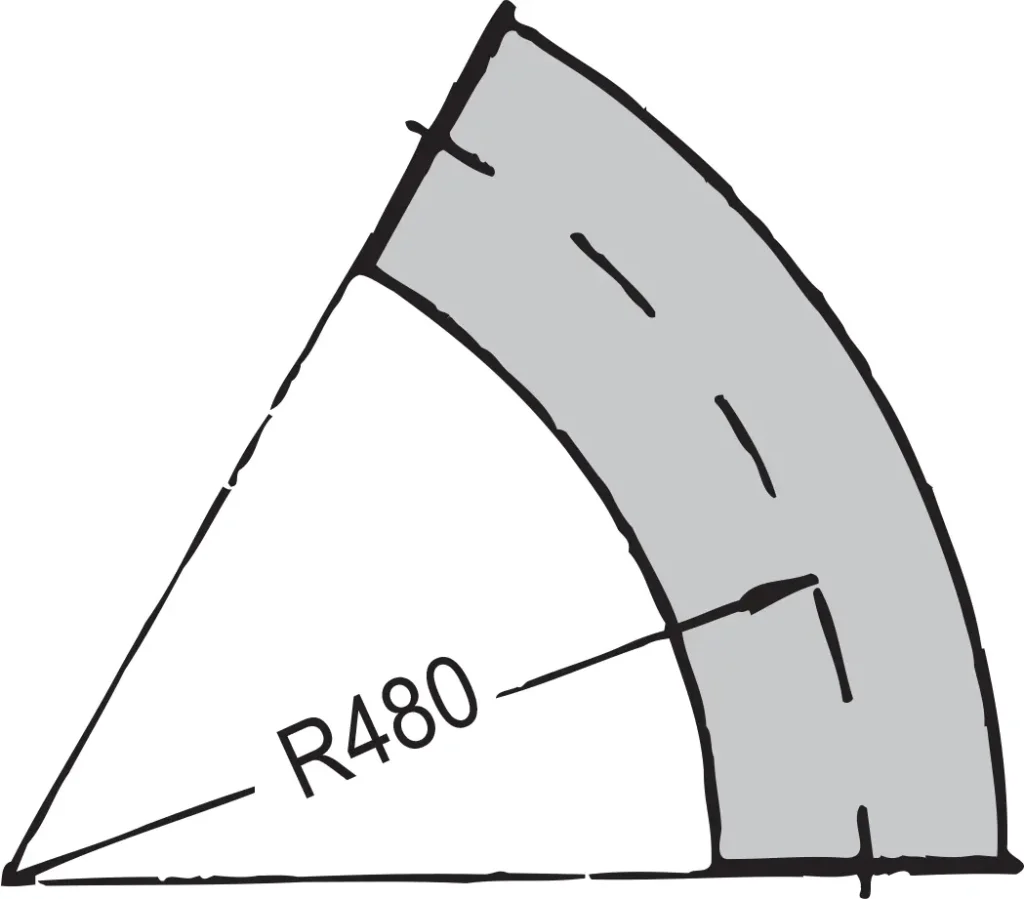

Koleno 60°, šedé | ​Síla plechu vnitřní/vnější stěna: 1,0/2,5 mm

kód: ​​​​​​ ​​​​​​​122 020 124

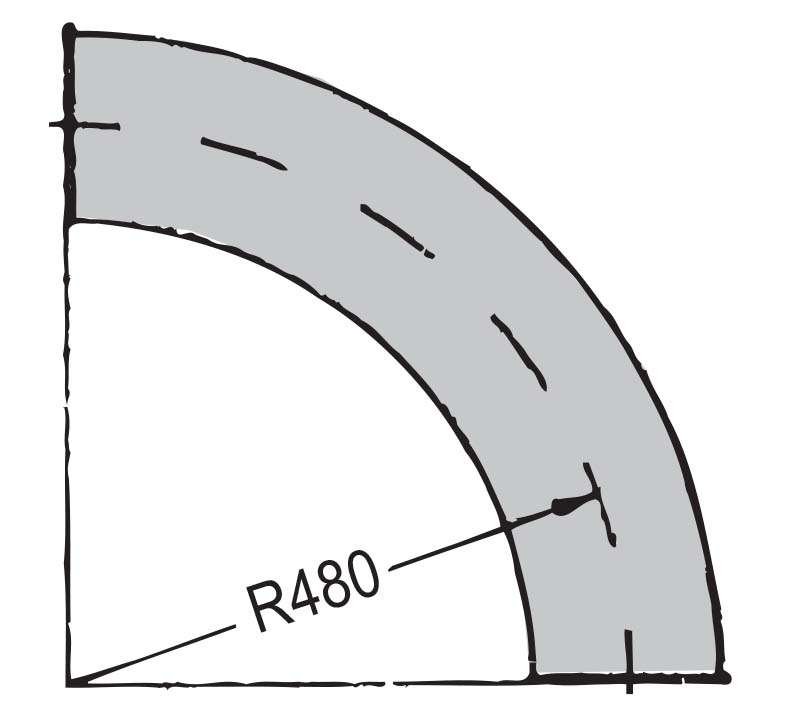

Koleno 90°, šedé | ​Síla plechu vnitřní/vnější stěna: 1,0/2,5 mm

DRŽÁKY POTRUBÍ

kód: ​​​​​​​​​122 000 702

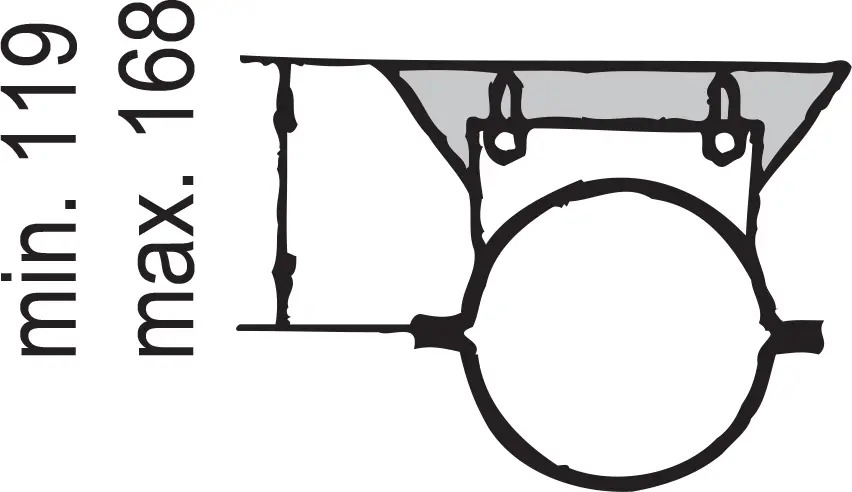

Držák potrubí, šedý

kód: ​​122 000 360

Držák potrubí, pozink

kód: ​​​​​​ ​​​​​131 025 055

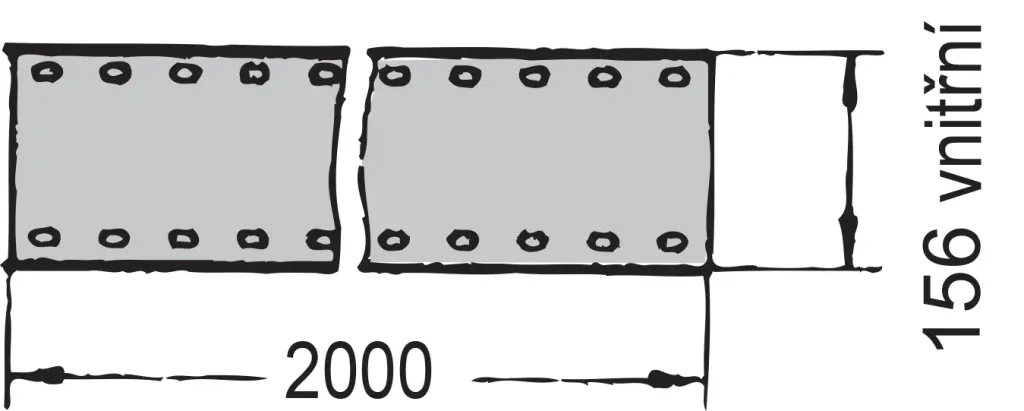

Prodloužení držáku potrubí, pozink. L=2 m, lze zkrátit dle potřeby

CYKLÓNY

kód: ​​​​​​​​​​​122 000 872

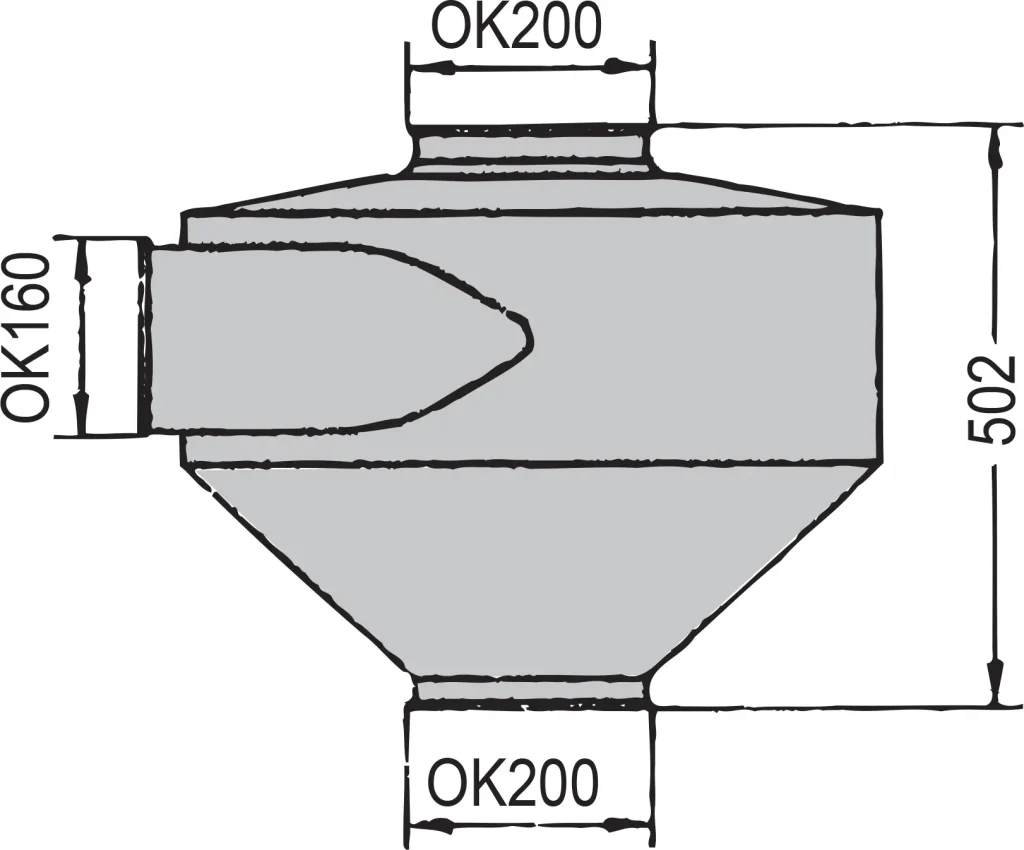

UC cyklón, šedý (výstupní cyklón s rychloupínací sponou OK160)

kód: ​​​​131 025 101

IC cyklón 20°, šedý (filtrační koš nutno objednat samostatně)

kód: ​​​​​​ ​​​​​​​121 000 719

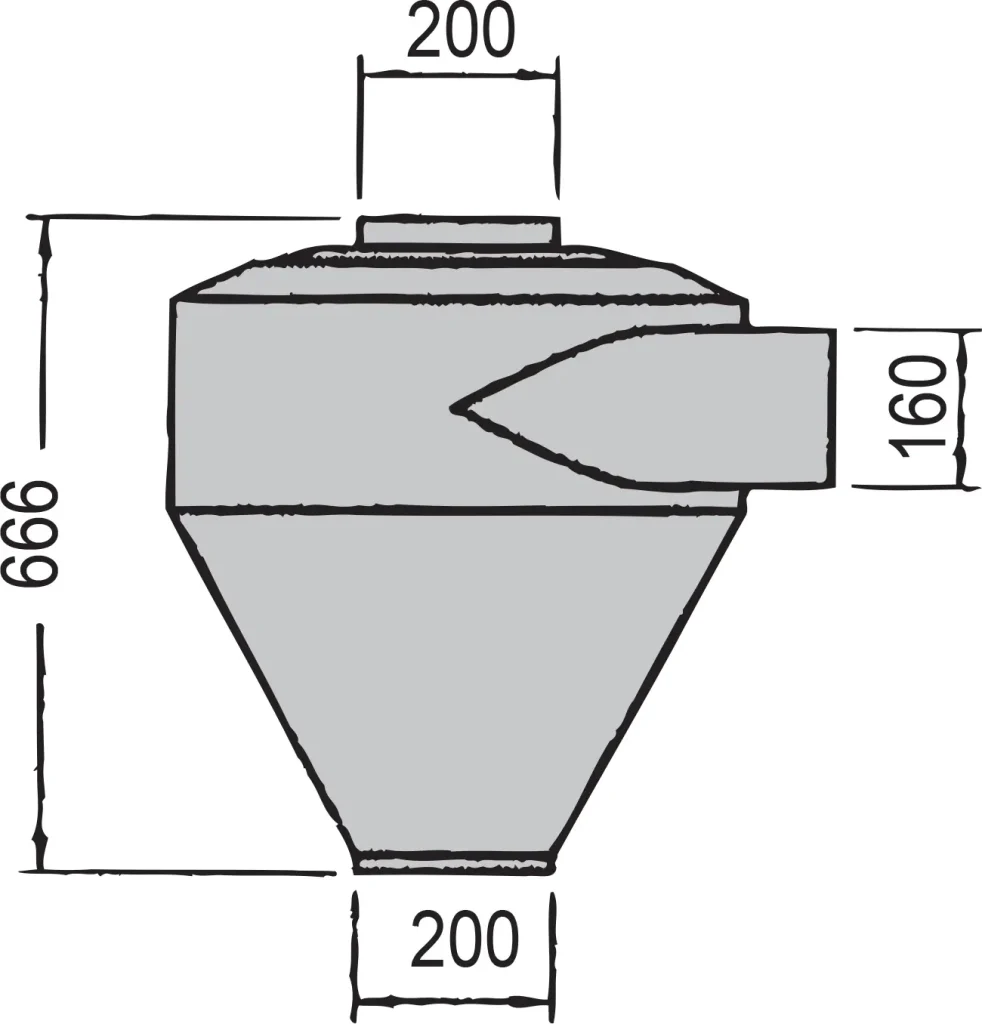

IC cyklón 30°, šedý (filtrační koš nutno objednat samostatně)

Filtrační koše pro
IC Cyklóny:

kód: ​121 000 714 - perforovaná, uzavřený spodek
kód: ​121 000 715 - perforovaná, dole otevřená
kód: ​121 000 248 - lamelová, uzavřený spodek

Jak se zorientovat ve značení typů potrubí?

Onačení pro odsávání/provzdušňování

OK

Onačení pro pneumatickou dopravu

OKR

Označení pro spádové potrubí

OKD
